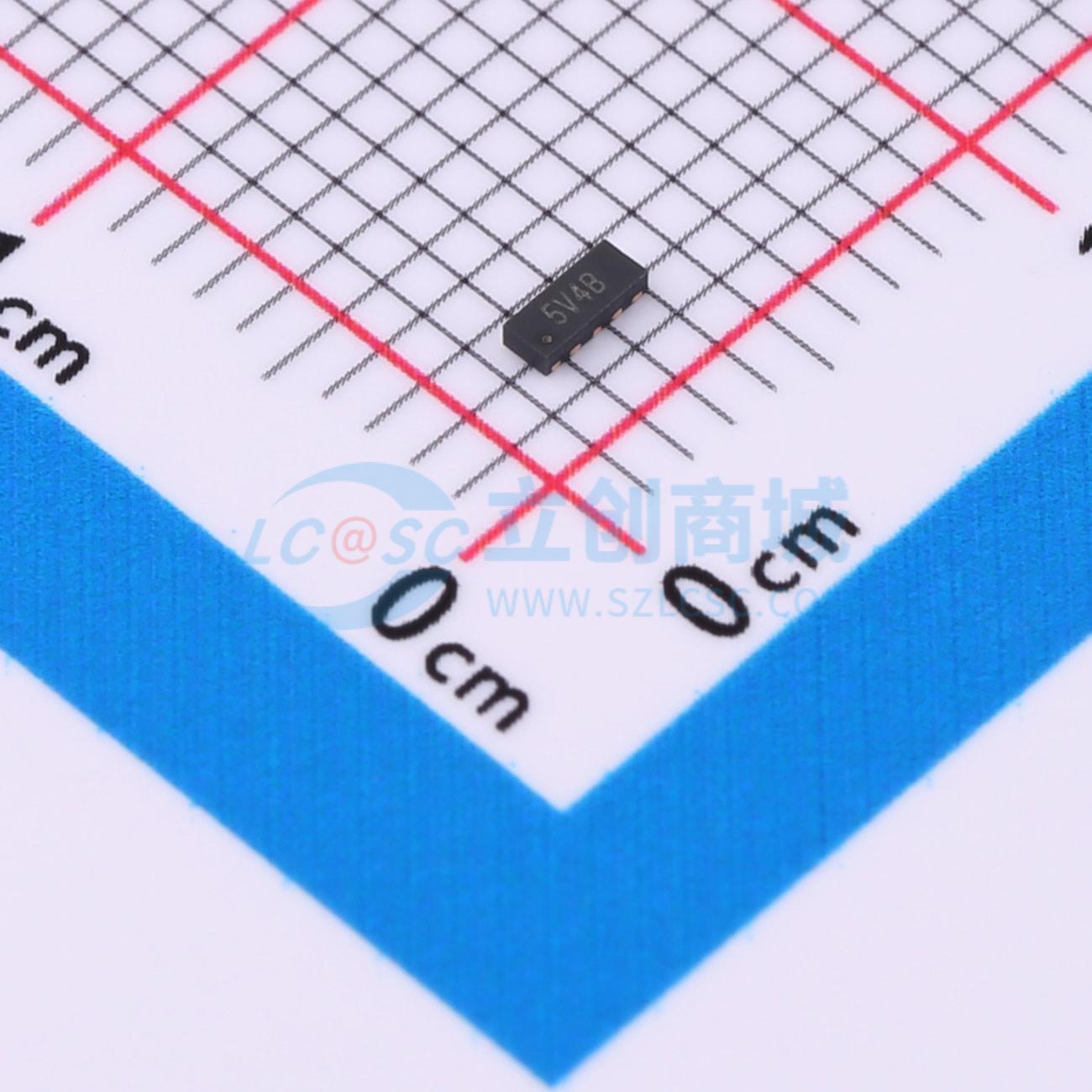

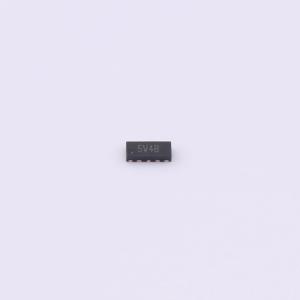

温馨提醒：图片仅供参考，商品以实物为准
ESD7104MUTAG-ES
5.0V4路双向ESD防护器件，5A、20kV、0.4pF；USB3.X/USB4.0/HDMI等高速通讯防护。
- 描述
- 5.0V4路双向ESD防护器件，5A、20kV、0.4pF；USB3.X/USB4.0/HDMI等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD7104MUTAG-ES
- 商品编号
- C41429323
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.0297克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 120W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
ESD7104MUTAG-ES旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间有限的设计中理想的静电放电保护方案。
商品特性
- 符合IEC 61000-4-2标准4级静电放电保护
- 接触放电：±20kV
- 空气放电：±20kV
- 峰值脉冲功率达120W (8/20us)
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护4条双向线路
应用领域
- USB 3.0
- HDMI 2.0
- 10/100/1000以太网
- 笔记本电脑
- SIM卡端口
- ATM机接口
