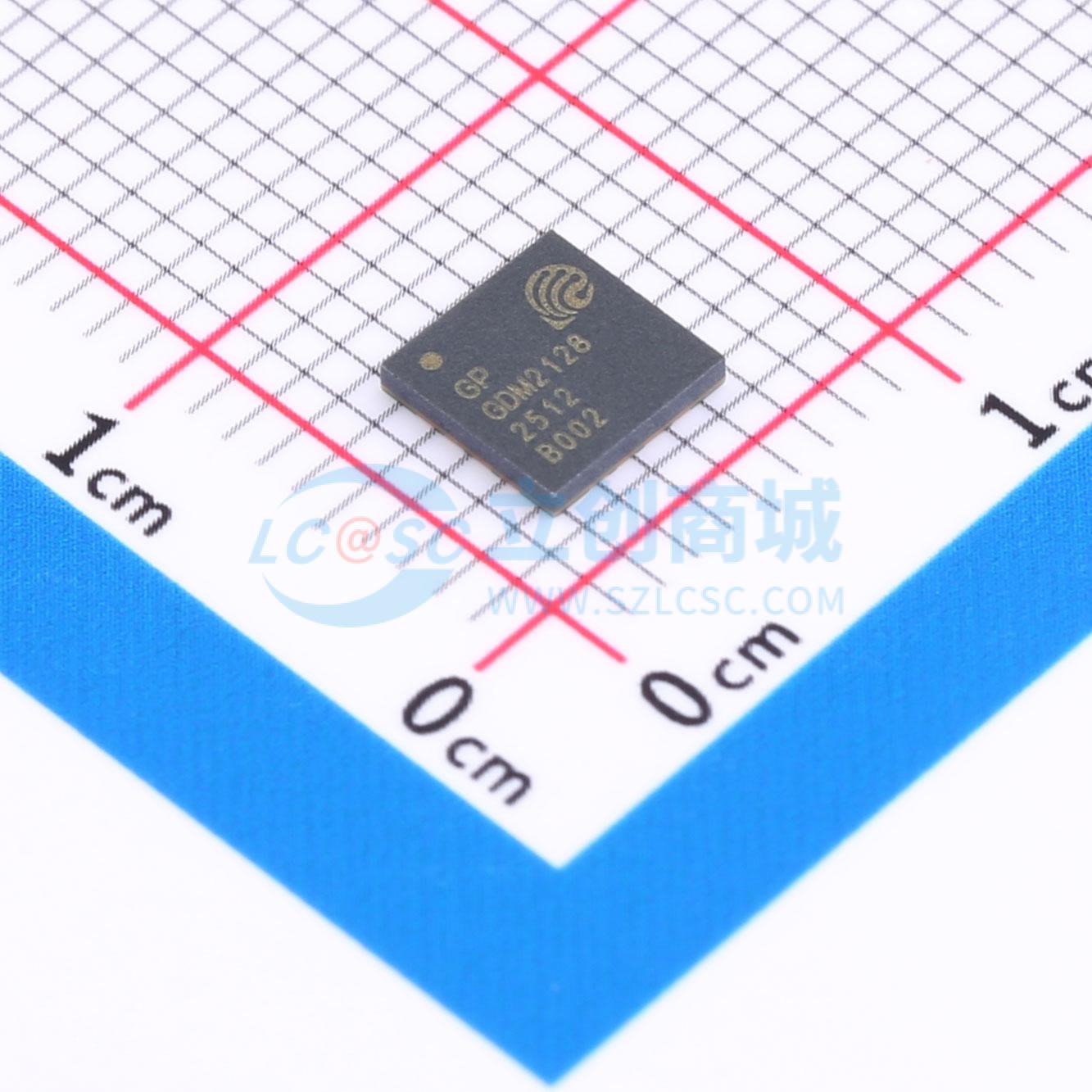

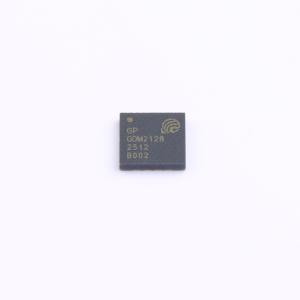

GDM2128
2110至2170MHz高效28dBm功率放大器
- 描述
- GDM2128 是一款三阶段 HBT 通用功率放大器，工作在 2110~2170MHz（带1）频段，具有片上 PA 启用控制器和温度补偿电路。这款高效率且 DPD 友好的 PA 可提供高达 28dBm 的平均输出功率和 37dBm 的峰值功率，适用于 20MHz LTE 信号（9.5dB PAR @ 0.01% CCDF）。输入和输出均内部匹配到 50 欧姆。
- 品牌名称
- GPowerTek(普能)
- 商品型号
- GDM2128
- 商品编号
- C41410365
- 商品封装

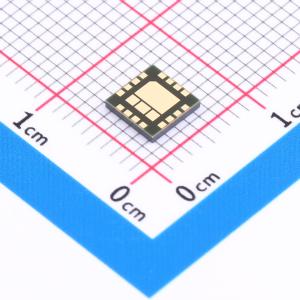

- LGA-16(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 2.11GHz~2.17GHz | |
| 增益 | 35dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | - |
商品概述
GDM2128是一款三级HBT通用功率放大器，工作频率为2110~2170MHz（频段1），内置PA使能控制器和温度补偿电路。这款高效且适配DPD的功率放大器，使用20MHz LTE信号（9.5dB峰均比@0.01%互补累积分布函数）时，可提供高达28dBm的平均输出功率和37dBm的峰值功率。该产品的输入和输出均在内部匹配至50欧姆。
商品特性
- 2110MHz – 2170MHz
- 增益35dB
- 输出功率为28dBm时，功率附加效率（PAE）为33%
- 输出功率为28dBm时，邻道功率比（ACPR）低于 -28dBc
- 峰值功率高于37dBm
- 宽瞬时带宽，适配DPD设计
- 输入/输出内部匹配至50欧姆
- 内置PA使能控制器和温度补偿电路
- 采用紧凑低成本的5mm x 5mm LGA封装
应用领域
- FDD和TDD 2G/3G/4G LTE/5G NR系统
- 3GPP频段1小基站
- 微基站和宏基站驱动放大器
- 有源天线阵列和大规模MIMO
- 客户终端设备（CPE）
