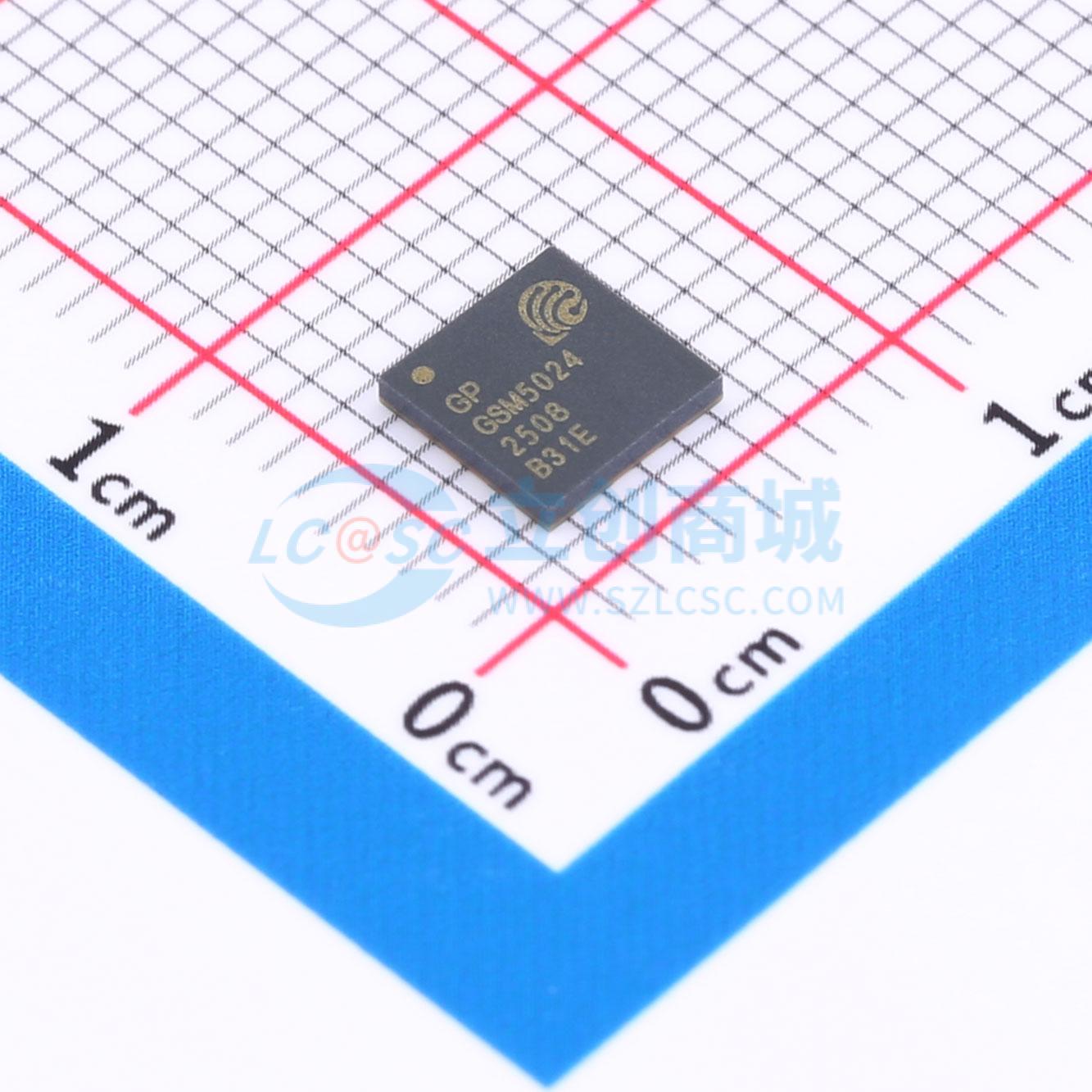

GSM5024
4600-5000MHz高线性24dBm射频功放器
- 描述
- GSM5024是一款三级HBT小基站功放器，适用于室内蜂窝基站。工作频率为4600-5000 MHz (n79)，可提供23dBm输出功率，100MHz NR低于-45dBc，增益大于30dB。
- 品牌名称
- GPowerTek(普能)
- 商品型号
- GSM5024
- 商品编号
- C41410381
- 商品封装

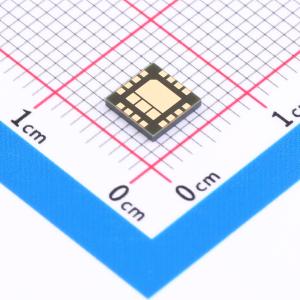

- LGA-16(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 4.6GHz~5GHz | |
| 增益 | 30dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | - |
商品概述
GSM5024是一款用于室内蜂窝基站的三级HBT小基站功率放大器。它工作在4600~5000 MHz（n79）频段。该功率放大器在100M NR信号下可输出23dBm功率，邻道功率比（ACPR）低于 -45 dBc，功率增益高于30dB。
商品特性
- 4600MHz – 5000MHz
- 增益30dB
- 输出功率24dBm时，功率附加效率（PAE）为11%
- 无数字预失真（DPD）时，输出功率23dBm下，邻道功率比（ACPR）低于 -45dBc
- 输入/输出内部匹配至50欧姆
- 集成温度补偿电路
- 采用紧凑、低成本的5mm x 5mm LGA封装（MSL3，符合JEDEC J-STD-020标准，260℃）
- 静电放电（ESD）等级：人体模型（HBM）1000V；带电器件模型（CDM）1000V
- 符合RoHS标准
应用领域
- 3GPP 5G NR n79
- 微基站和宏基站驱动放大器
- 有源天线阵列和大规模MIMO
- 客户驻地设备（CPE）
