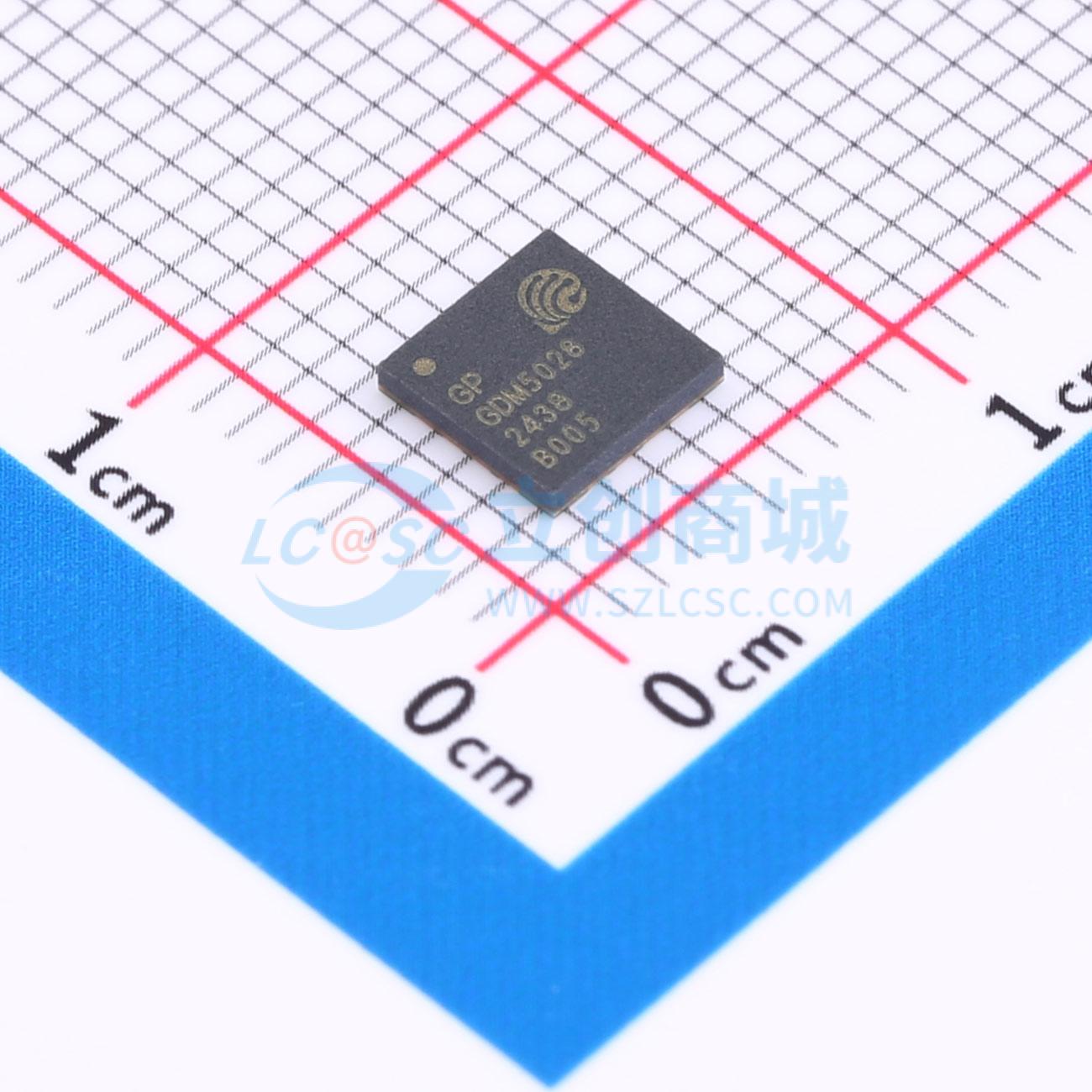

温馨提醒：图片仅供参考，商品以实物为准
GDM5028
4600至5000MHz高效28dBm射频功率放大器
- 描述
- GDM5028是一款三阶段HBT通用功率放大器，工作在4600~5000 MHz（Band n79），具有片上PA使能控制器和温度补偿电路。这款高效率且DPD友好的PA可提供高达28dBm的平均输出功率和37dBm的峰值功率，使用20MHz LTE信号（8.5dB PAR @ 0.01% CCDF）。输入和输出均内部匹配到50Ω。
- 品牌名称
- GPowerTek(普能)
- 商品型号
- GDM5028
- 商品编号
- C41410370
- 商品封装
- LGA-16(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 4.6GHz~5GHz | |
| 增益 | 31dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | - |
商品概述
GDM5028是一款三级HBT通用功率放大器，工作频率为4600~5000 MHz（n79频段），集成片上PA使能控制器和温度补偿电路。这款高效且适配DPD的功率放大器，采用20MHz LTE信号（在CCDF为0.01%时峰均比为8.5dB）时，可提供高达28dBm的平均输出功率和37dBm的峰值功率。该产品的输入和输出均在内部匹配至50欧姆。
商品特性
- 4600MHz – 5000MHz
- 增益31dB
- 输出功率为28dBm时，功率附加效率（PAE）为22%
- 输出功率为28dBm时，邻道功率比（ACPR）低于 -30dBc
- 峰值功率高于36.5dBm
- 宽瞬时带宽，适配DPD设计
- 输入/输出内部匹配至50欧姆
- 片上PA使能控制器和温度补偿电路
- 采用紧凑低成本的5mm x 5mm LGA封装（MSL3，符合JEDEC J-STD-020标准，260℃）
- 静电放电（ESD）等级：人体模型（HBM）1000V；带电器件模型（CDM）1000V
应用领域
- FDD和TDD 2G/3G/4G LTE系统3GPP n79频段小基站
- 微基站和宏基站的驱动放大器
- 有源天线阵列和大规模MIMO
- 客户终端设备（CPE）
