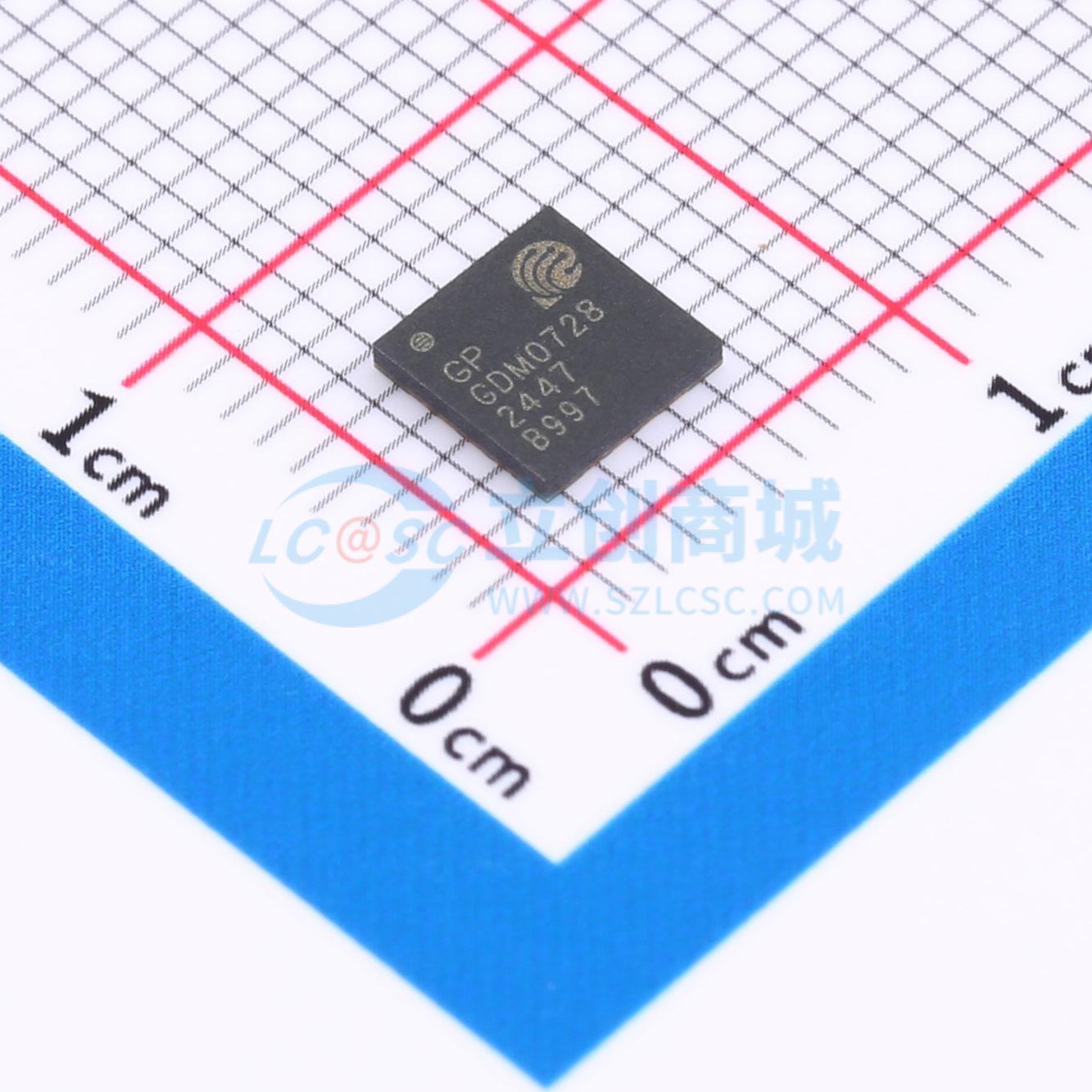

GDM0728
728-821MHz 高效率28dBm射频功率放大器
- 描述
- GDM0728是一款两阶段HBT通用功率放大器，工作在728~821 MHz（Band n12, n20），具有片上PA使能控制器和温度补偿电路。这款高效率且DPD友好的PA可提供高达28dBm的平均输出功率和36dBm的峰值功率，使用20MHz LTE信号（8.5dB PAR @ 0.01% CCDF）。产品输入和输出均为内部匹配到50欧姆。
- 品牌名称
- GPowerTek(普能)
- 商品型号
- GDM0728
- 商品编号
- C41410371
- 商品封装

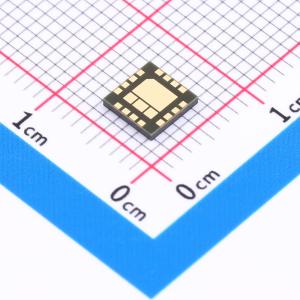

- LGA-16(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 728MHz~821MHz | |
| 增益 | 30dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | - |
商品概述
GDM0728是一款两级HBT通用功率放大器，工作频率为728~821 MHz（n12、n20频段），集成片上PA使能控制器和温度补偿电路。这款高效且适配DPD的PA使用20MHz LTE信号（在CCDF为0.01%时峰均比为8.5dB）时，可提供高达28dBm的平均输出功率和36dBm的峰值功率。产品的输入和输出均在内部匹配至50欧姆。
商品特性
- 在728MHz – 821MHz频段内增益为30dB
- 输出功率为28dBm时，功率附加效率（PAE）为33%
- 输出功率为28dBm时，邻道功率比（ACPR）低于 -34dBc
- 峰值功率高于36dBm
- 宽瞬时带宽
- 适配DPD的设计
- 输入/输出内部匹配至50欧姆
- 片上PA使能控制器和温度补偿电路
- 采用紧凑且低成本的5mm x 5mm LGA封装（MSL3，符合JEDEC J-STD-020标准，260℃）
- 静电放电（ESD）等级：人体模型（HBM）1000V；带电器件模型（CDM）2000V
应用领域
- FDD和TDD 2G/3G/4G LTE及5G NR系统
- 3GPP B20频段、5G n20小基站
- 微基站和宏基站的驱动放大器
- 有源天线阵列和大规模MIMO
- 客户终端设备（CPE）
