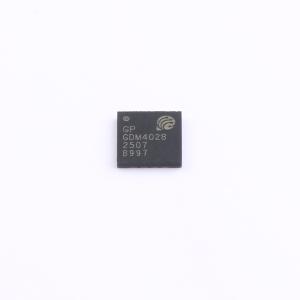

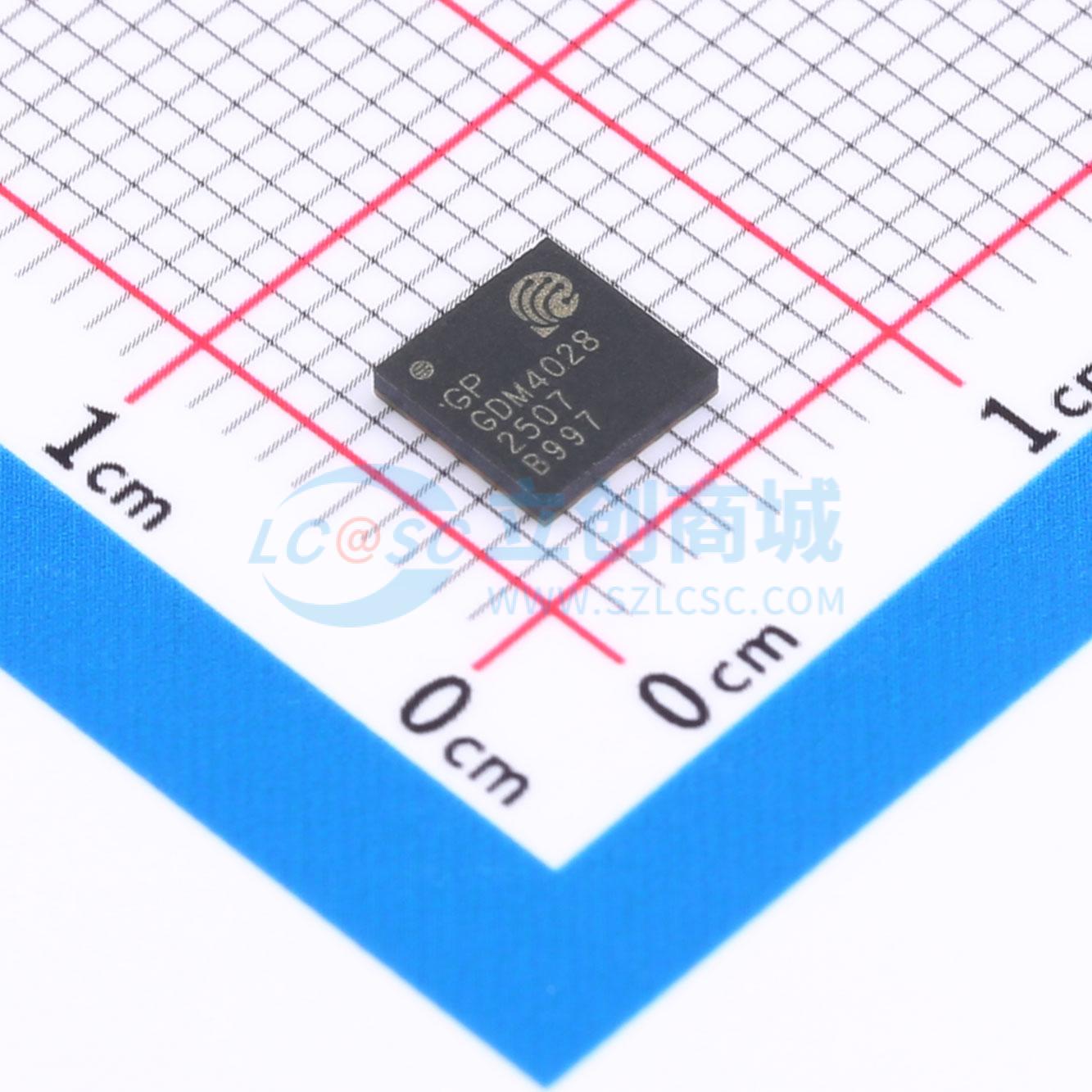

GDM4028
3700至4200MHz高效28dBm射频功率放大器
- 描述
- GDM4028是一款三阶段HBT通用功率放大器，工作在3700~4200 MHz (C-band, n77)，具有片上PA使能控制器和温度补偿电路。这款高效率且适合DPD的PA可提供高达28dBm的平均输出功率和36dBm的峰值功率，使用20MHz LTE信号(9.5dB PAR @ 0.01% CCDF)。
- 品牌名称
- GPowerTek(普能)
- 商品型号
- GDM4028
- 商品编号
- C41410367
- 商品封装

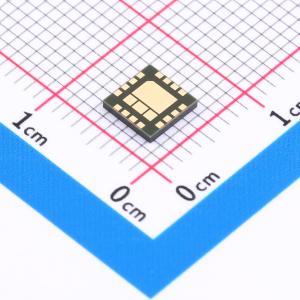

- LGA-16(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 3.7GHz~4.2GHz | |
| 增益 | 29dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | - |
商品概述
GDM4028是一款三级HBT通用功率放大器，工作频率为3700~4200 MHz（C频段，n77），内置PA使能控制器和温度补偿电路。这款高效且适配DPD的功率放大器，在使用20MHz LTE信号（9.5dB峰均比@0.01%互补累积分布函数）时，可提供高达28dBm的平均输出功率和36dBm的峰值功率。该产品的输入和输出均在内部匹配至50欧姆。
商品特性
- 3700MHz – 4200MHz
- 增益29dB
- 输出功率为28dBm时，功率附加效率（PAE）为22%
- 输出功率为28dBm时，邻道功率比（ACPR）低于 -33dBc
- 峰值功率高于36dBm
- 宽瞬时带宽，适配DPD设计
- 输入/输出内部匹配至50欧姆
- 片上PA使能控制器和温度补偿电路
- 采用紧凑低成本的5mm x 5mm LGA封装（湿度敏感度等级3，根据JEDEC J-STD-020标准，最高温度260℃）
- 静电放电（ESD）等级：人体模型（HBM）1000V；带电器件模型（CDM）1000V
应用领域
- FDD和TDD 2G/3G/4G LTE/5G NR系统
- C频段小基站
- 微基站和宏基站驱动放大器
- 有源天线阵列和大规模MIMO
- 客户终端设备（CPE）
