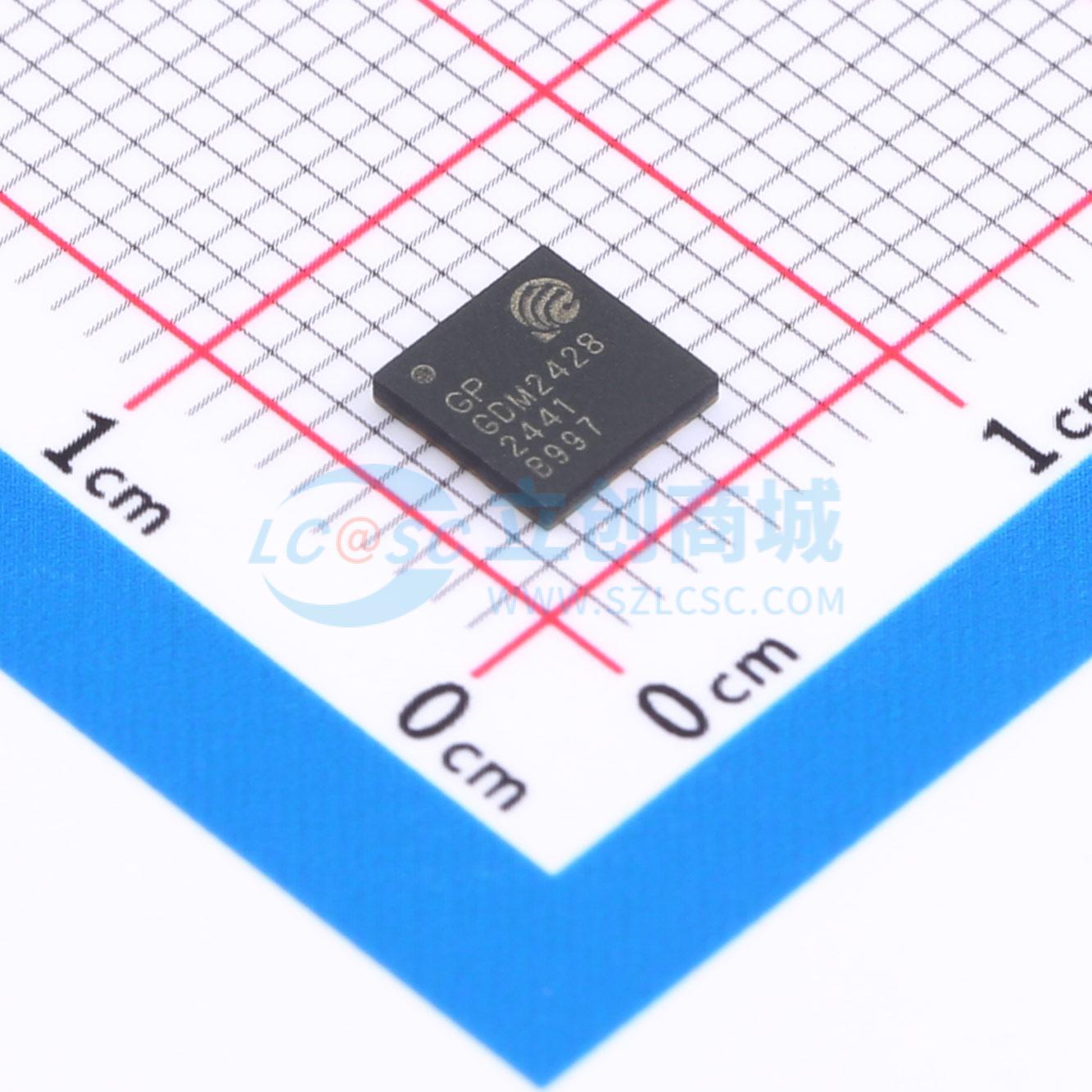

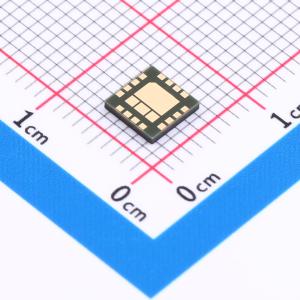

GDM2428
2300至2400MHz高效28dBm射频功率放大器
- 描述
- GDM2428是一款三阶段GaAs HBT通用功率放大器，工作频率为2300~2400MHz，具有片上PA使能控制器和温度补偿电路。这款高效率且适合DPD设计的PA可以提供高达28dBm的平均输出功率和37dBm的峰值功率。
- 品牌名称
- GPowerTek(普能)
- 商品型号
- GDM2428
- 商品编号
- C41410366
- 商品封装
- LGA-16(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 2.3GHz~2.4GHz | |
| 增益 | 34dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | - |
商品概述
GDM2428是一款三级砷化镓异质结双极晶体管（GaAs HBT）通用功率放大器，工作于2300~2400MHz的40频段，内置功率放大器（PA）使能控制器和温度补偿电路。这款高效且适配数字预失真（DPD）技术的功率放大器，采用20MHz长期演进（LTE）信号（在0.01%互补累积分布函数（CCDF）下峰均比（PAR）为9.5dB）时，可提供高达28dBm的平均输出功率和37dBm的峰值功率。该产品的输入和输出均在内部匹配至50欧姆。
商品特性
- 2300MHz – 2400MHz
- 增益34dB
- 输出功率为28dBm时，功率附加效率（PAE）为27%
- 输出功率为28dBm时，邻道功率比（ACPR）低于 -36dBc
- 峰值功率高于37dBm
- 宽瞬时带宽，适配DPD设计
- 输入/输出内部匹配至50欧姆
- 片上PA使能控制器和温度补偿电路
- 紧凑且低成本的5mm x 5mm 栅格阵列封装（LGA）（湿度敏感度等级3（MSL3），符合JEDEC J-STD-020标准，260℃）
- 静电放电（ESD）等级：人体模型（HBM）1000V；带电器件模型（CDM）1000V
应用领域
- 频分双工（FDD）和时分双工（TDD）的2G/3G/4G LTE/5G NR系统3GPP 40频段小基站
- 微基站和宏基站的驱动放大器
- 有源天线阵列和大规模多输入多输出（MIMO）系统
- 客户终端设备（CPE）
