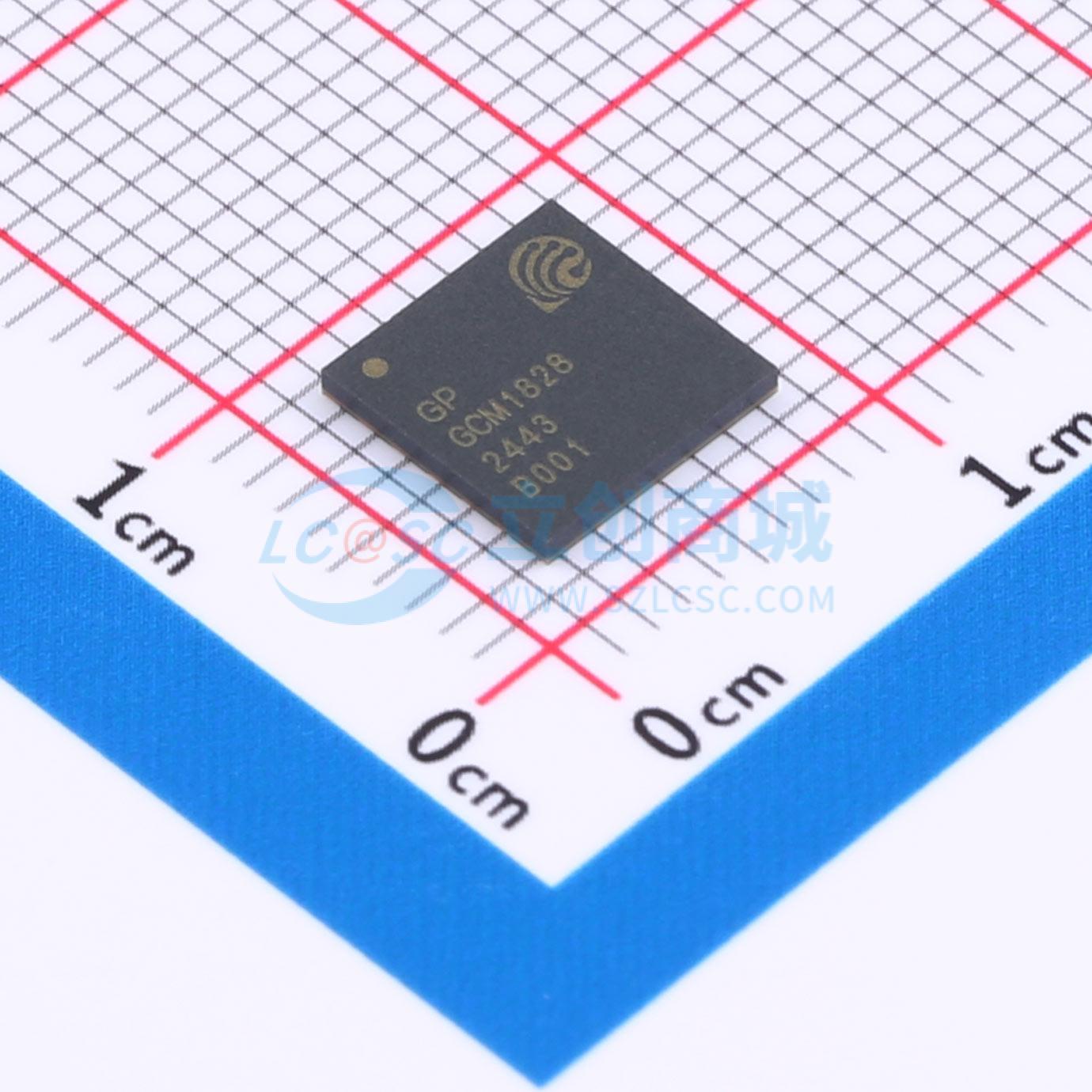

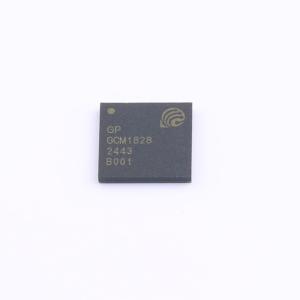

温馨提醒：图片仅供参考，商品以实物为准
GCM1828
1805至2170MHz高线性28dBm射频功率放大器
- 描述
- GCM1828是一款适用于室内蜂窝基站的小型单元两阶段HBT功率放大器，工作频率为1805~2170 MHz（带1、2、3、n1、2、3）。该功率放大器可提供28dBm输出功率，ACPR低于-48dBc，功率增益高于28dB。
- 品牌名称
- GPowerTek(普能)
- 商品型号
- GCM1828
- 商品编号
- C41410351
- 商品封装
- LGA-16(7x7)
- 包装方式
- 编带
- 商品毛重
- 3.518克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 1.805GHz~2.17GHz | |
| 增益 | 28dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | - |
商品概述
GCM1828是一款用于室内蜂窝基站的两级HBT小基站功率放大器。它工作在1805~2170 MHz（频段1、2、3、n1、n2、n3）。该功率放大器可提供28dBm的输出功率，邻道功率比（ACPR）低于 - 48dBc，功率增益高于28dB。
商品特性
- 1805MHz – 2170MHz，扩展至1710 - 1785MHz也可应用
- 增益28dB
- 输出功率为28dBm时，功率附加效率（PAE）为15%
- 线性输出功率为28dBm时，ACPR低于 - 48dBc
- 输入/输出内部匹配至50欧姆
- 集成温度补偿电路
- 紧凑且低成本的7mm x 7mm LGA封装（湿度敏感度等级3，根据JEDEC J - STD - 020标准，最高可承受260℃）
- 静电放电（ESD）等级：人体模型（HBM）1000V；带电器件模型（CDM）1000V
- 符合RoHS标准
应用领域
- FDD和TDD 2G/3G/4G LTE/5G NR系统
- 用于基站应用的3GPP频段1、2、3、n1、n2、n3
- 微基站和宏基站的驱动放大器
- 有源天线阵列和大规模MIMO
- 客户驻地设备（CPE）
