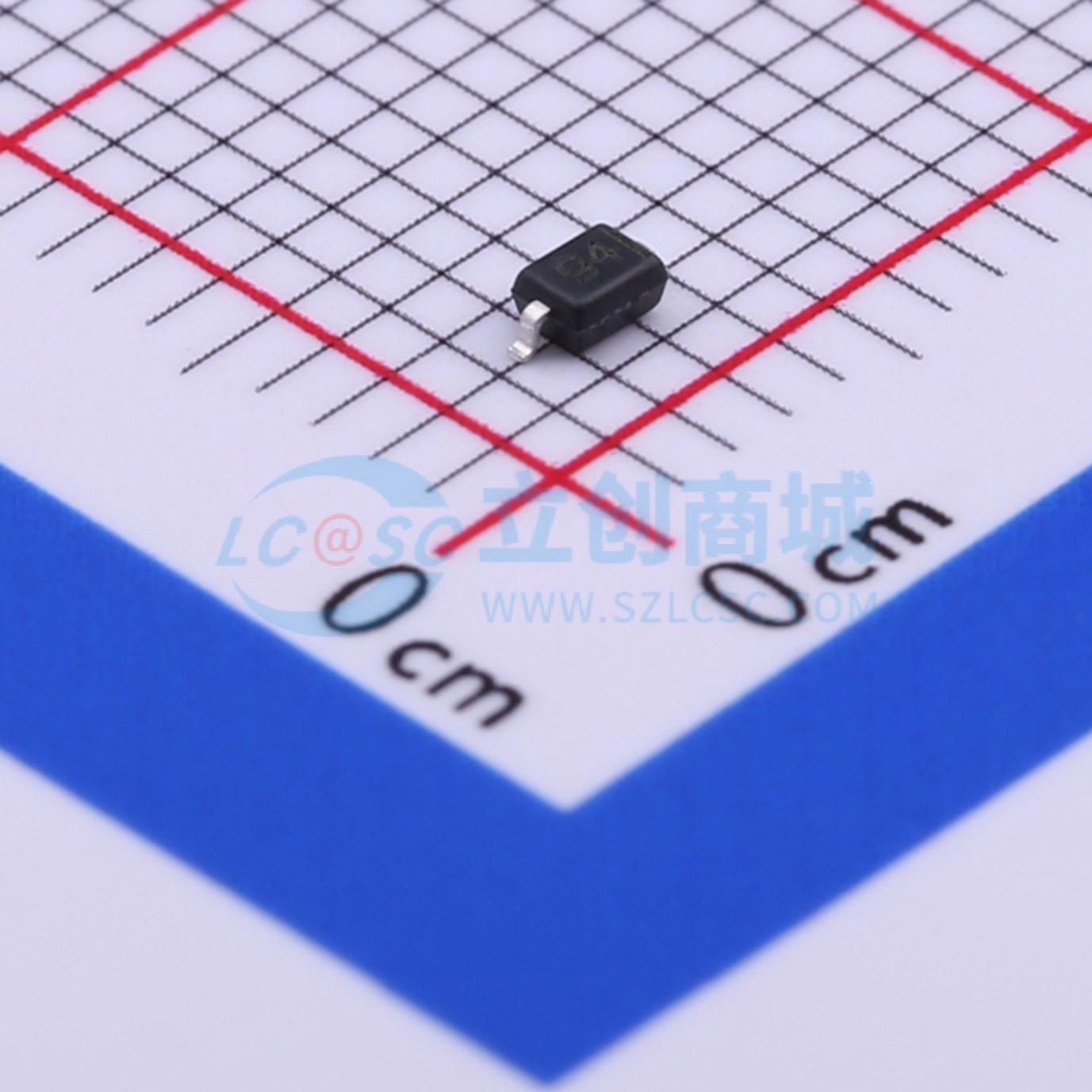

温馨提醒：图片仅供参考，商品以实物为准

SD36-01FTG

单向ESD 36V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单向SD系列专为低速和直流应用的电子设备而设计。它能保护任何敏感设备，使其免受静电放电（ESD）和其他瞬态事件的损害。SD系列能够安全地吸收±30kV（接触放电，符合IEC 61000 - 4 - 2标准）的重复性ESD冲击，且性能不会下降，还能以极低的钳位电压安全地耗散30A（SD05）的8/20μs感应浪涌电流（符合IEC 61000 - 4 - 5第二版标准）。
品牌名称: Littelfuse(美国力特)
商品型号: SD36-01FTG
商品编号: C434724
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

单向SD系列专为低速和直流应用的电子设备而设计。它能保护任何敏感设备，使其免受静电放电（ESD）和其他瞬态事件的损害。 SD系列能够安全地吸收±30kV（接触放电，符合IEC 61000 - 4 - 2标准）的重复性ESD冲击，且性能不会下降，还能以极低的钳位电压安全地耗散30A（SD05）的8/20μs感应浪涌电流（符合IEC 61000 - 4 - 5第二版标准）。

商品特性

ESD防护，符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
EFT防护，符合IEC 61000 - 4 - 4标准，40A（5/50ns）；雷电防护，30A（8/20μs，符合IEC 61000 - 4 - 5第二版标准），SD05
低钳位电压
低泄漏电流
小型SOD323封装，适配0805焊盘尺寸
通过AEC - Q101认证
符合RoHS标准且无铅
湿度敏感度等级

应用领域

开关/按钮
测试设备/仪器仪表
销售点终端
医疗设备
笔记本电脑/台式电脑/服务器
计算机外设
汽车电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	36V
	钳位电压	62V
	峰值脉冲电流(Ipp)	5A@8/20us

	属性	参数值
	峰值脉冲功率(Ppp)	450W
	击穿电压	40V
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
