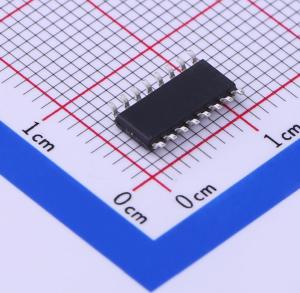

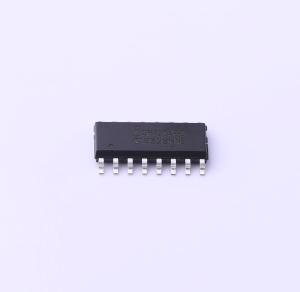

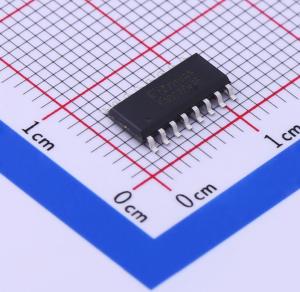

SP720ABTG

30V 3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP720是一个由SCR/二极管双极结构组成的阵列，用于为敏感输入电路提供ESD和过压保护。每个输入有2个SCR/二极管保护器件结构。总共14个可用输入可用于保护多达14条外部信号或总线线路。过压保护从IN（引脚1 - 7和9 - 15）到V+或V-。SCR结构设计为在高于V+（引脚16）一个+VBE二极管阈值或低于V-（引脚8）一个-VBE二极管阈值的阈值下快速触发。从IN输入来看，如果瞬态脉冲使输入电压升高到比V+高一个VBE的电压电平，则激活到V+的钳位。如果向IN输入施加一个比V-低一个VBE的负脉冲，则激活到V-的类似钳位。标准ESD人体模型（HBM）能力为：
品牌名称: Littelfuse(美国力特)
商品型号: SP720ABTG
商品编号: C434726
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.302克(g)

商品参数

商品概述

SP720是一个由SCR/二极管双极结构组成的阵列，用于为敏感输入电路提供ESD和过压保护。每个输入有2个SCR/二极管保护器件结构。总共14个可用输入可用于保护多达14条外部信号或总线线路。过压保护从IN（引脚1 - 7和9 - 15）到V+或V-。 SCR结构设计为在高于V+（引脚16）一个+VBE二极管阈值或低于V-（引脚8）一个-VBE二极管阈值的阈值下快速触发。从IN输入来看，如果瞬态脉冲使输入电压升高到比V+高一个VBE的电压电平，则激活到V+的钳位。如果向IN输入施加一个比V-低一个VBE的负脉冲，则激活到V-的类似钳位。标准ESD人体模型（HBM）能力为：

商品特性

符合HBM标准的ESD接口能力
- MIL STD 3015.7：15kV
- IEC 61000 - 4 - 2，直接放电，单输入：4kV（2级）
- IEC 61000 - 4 - 2，直接放电，两个输入并联：8kV（4级）
- IEC 61000 - 4 - 2，空气放电：15kV（4级）
高峰值电流能力
- IEC 61000 - 4 - 5（8/20μs）：±3A
- 单脉冲，脉冲宽度100μs：±2A
- 单脉冲，脉冲宽度4μs：±5A
设计用于提供过压保护
- 单端电压范围至：+30V
- 差分电压范围至：±15V
快速开关：上升时间2ns
低输入泄漏：25℃时为1nA（典型值）
低输入电容：3pF（典型值）
14对SCR/二极管阵列
工作温度范围：-40℃至105℃

应用领域

微处理器/逻辑输入保护
模拟设备输入保护
数据总线保护
电压钳位

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交42单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	30V
	钳位电压	2V
	峰值脉冲电流(Ipp)	3A@8/20us
	反向电流(Ir)	1nA

	属性	参数值
	工作温度	-40℃~+105℃
	防护等级	IEC 61000-4-5
	类型	ESD
	Cj-结电容	3pF
