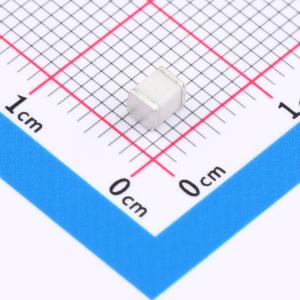

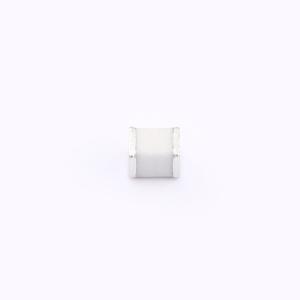

温馨提醒：图片仅供参考，商品以实物为准

SMD3225-300N

300V 1kA 2端 1210GDT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 气体放电管（GDT）使用封装在陶瓷管中的惰性气体为电压尖峰提供替代电路路径。陶瓷外壳和镍连接器可承受高负载。该系列的浪涌额定值为 1kA，8/20μs。采用方形表面贴装封装，有助于简化 PCB 上的拾放过程。该 GDT 系列非常适合宽带设备应用。GDT 的低关态电容与高带宽应用兼容，并且如果 GDT 两端的电压发生变化，该电容负载值不会改变。专为保护电气、多媒体和通信设备免受表面贴装应用中的过电压瞬变影响而设计。
品牌名称: RUILON(瑞隆源)
商品型号: SMD3225-300N
商品编号: C434742
商品封装: 1210
包装方式: 编带
商品毛重: 0.219克(g)

商品参数

商品概述

气体放电管（GDT）利用封装在陶瓷管内的惰性气体，为电压尖峰提供一条替代电路路径。陶瓷外壳和镍质连接器能够承受高负载。SMD3225气体放电管（GDT）系列的浪涌额定值为1kA（8/20μs）。采用方形表面贴装封装，便于在PCB上进行拾放操作。该GDT系列非常适合宽带设备应用。GDT的低关态电容适用于高带宽应用，并且当GDT两端的电压变化时，该电容负载值不会改变。 SMD3225气体放电管（GDT）系列专为表面贴装组装应用中的电气、多媒体和通信设备提供过电压瞬态保护而设计。

商品特性

对快速上升的瞬态信号响应出色
击穿电压稳定
工作频率可达GHz
8/20μs脉冲电流能力：1kA
表面贴装封装
无放射性
超低电容（<0.5pF）和插入损耗
尺寸极小（EIA 1210）
存储和工作温度：-40~+85°C

应用领域

通信设备
有线电视设备
测试设备
数据线
电源
电信用户线接口电路（SLIC）保护
宽带设备
包括ADSL2+在内的ADSL设备
XDSL设备
卫星和有线电视设备
通用电信设备

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	2
	直流击穿电压(Vdc)	300V
	精度	±30%
	脉冲放电电流	1kA
	极间电容	0.5pF

	属性	参数值
	冲击击穿电压(Vimp)	700V
	工作温度	-40℃~+85℃
	长度	3.2mm
	宽度	2.5mm
	高度	2.5mm
