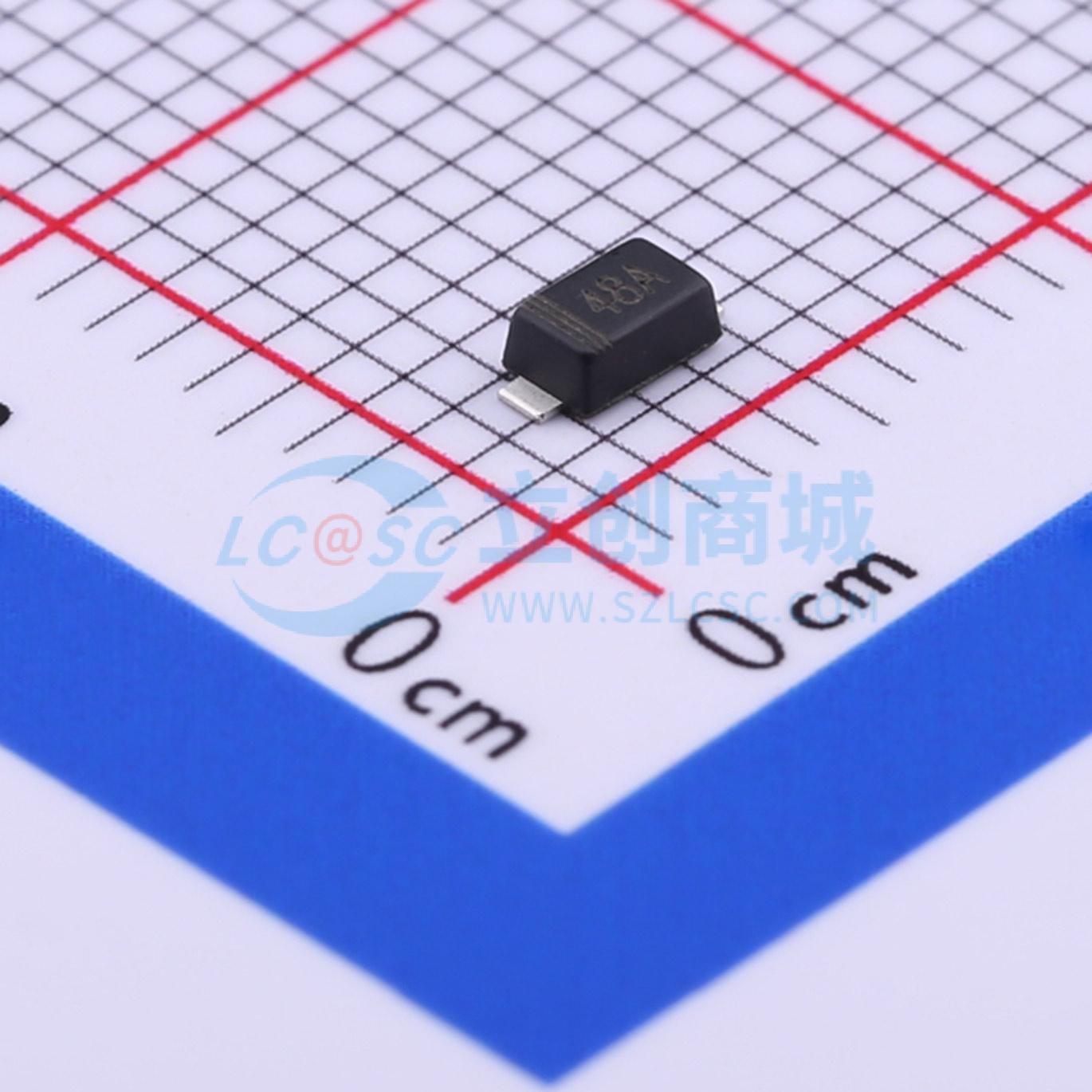

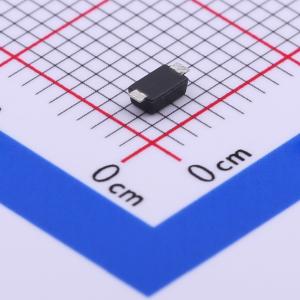

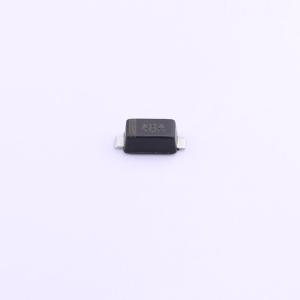

温馨提醒：图片仅供参考，商品以实物为准
SMFJ48A
TVS 48V截止 峰值浪涌电流：2.6A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMFJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。与SMA封装相比，SOD - 123FL封装的占位面积缩小了50%，且拥有业内较低的封装高度（1.1mm）。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMFJ48A
- 商品编号
- C434863
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 48V | |
| 钳位电压 | 77.4V | |
| 峰值脉冲电流(Ipp) | 2.6A@10/1000us | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 58.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMFJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。与SMA封装相比，SOD-123FL封装的占位面积缩小了50%，且具备业内较低的高度（1.1mm）。
商品特性
- 快速响应时间
- 内置应力消除结构
- 低增量浪涌电阻
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 适用于表面贴装应用，可优化电路板空间
- 与行业标准封装SOD-123FL兼容
- 在10 / 1000 μs波形下具有200W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 高温焊接：端子处260°C / 10秒
