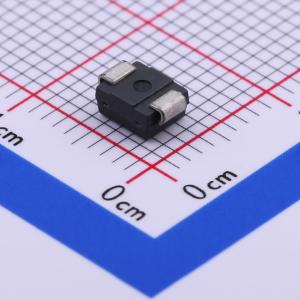

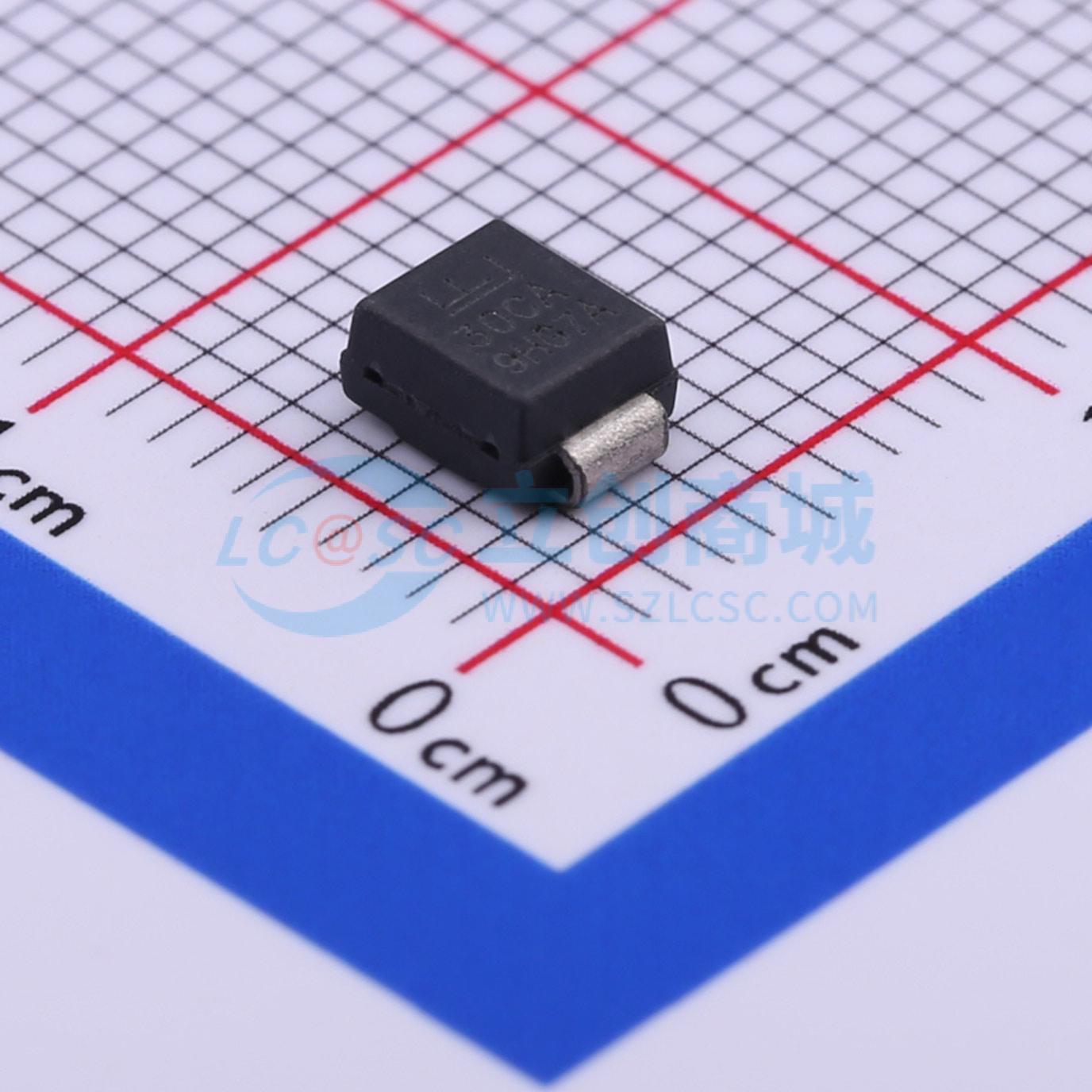

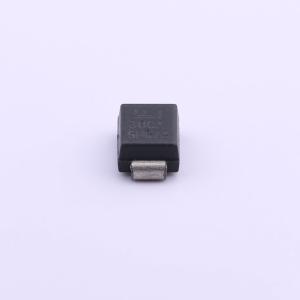

温馨提醒：图片仅供参考，商品以实物为准
TPSMB30CA
双向TVS 25.6V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TPSMB30CA
- 商品编号
- C434733
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 25.6V | |
| 钳位电压 | 41.4V | |
| 峰值脉冲电流(Ipp) | 14.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 28.5V | |
| 类型 | TVS |
商品概述
TPSMB系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 适用于高可靠性应用，符合汽车级AEC Q101标准
- 表面贴装元件，可优化电路板空间
- 薄型封装
- 在电压或电流超出规定范围时，典型故障模式为短路
- 依据IEC 61000 - 4 - 2标准，数据线具备30kV（空气）、30kV（接触）的静电放电（ESD）保护能力
- 依据IEC 61000 - 4 - 4标准，数据线具备电快速瞬变脉冲群（EFT）保护能力
- 玻璃钝化芯片结
- 在10 / 1000 μs波形下，具备600W的脉冲峰值功率（PPPM）能力，重复率（占空比）为0.01%
- 快速响应时间：通常从1.0ns起小于1.0ns
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
- 瞬态电压抑制（TVS）元件非常适合用于汽车应用中的输入/输出（I/O）接口、VCC总线和其他易受影响电路的保护。
