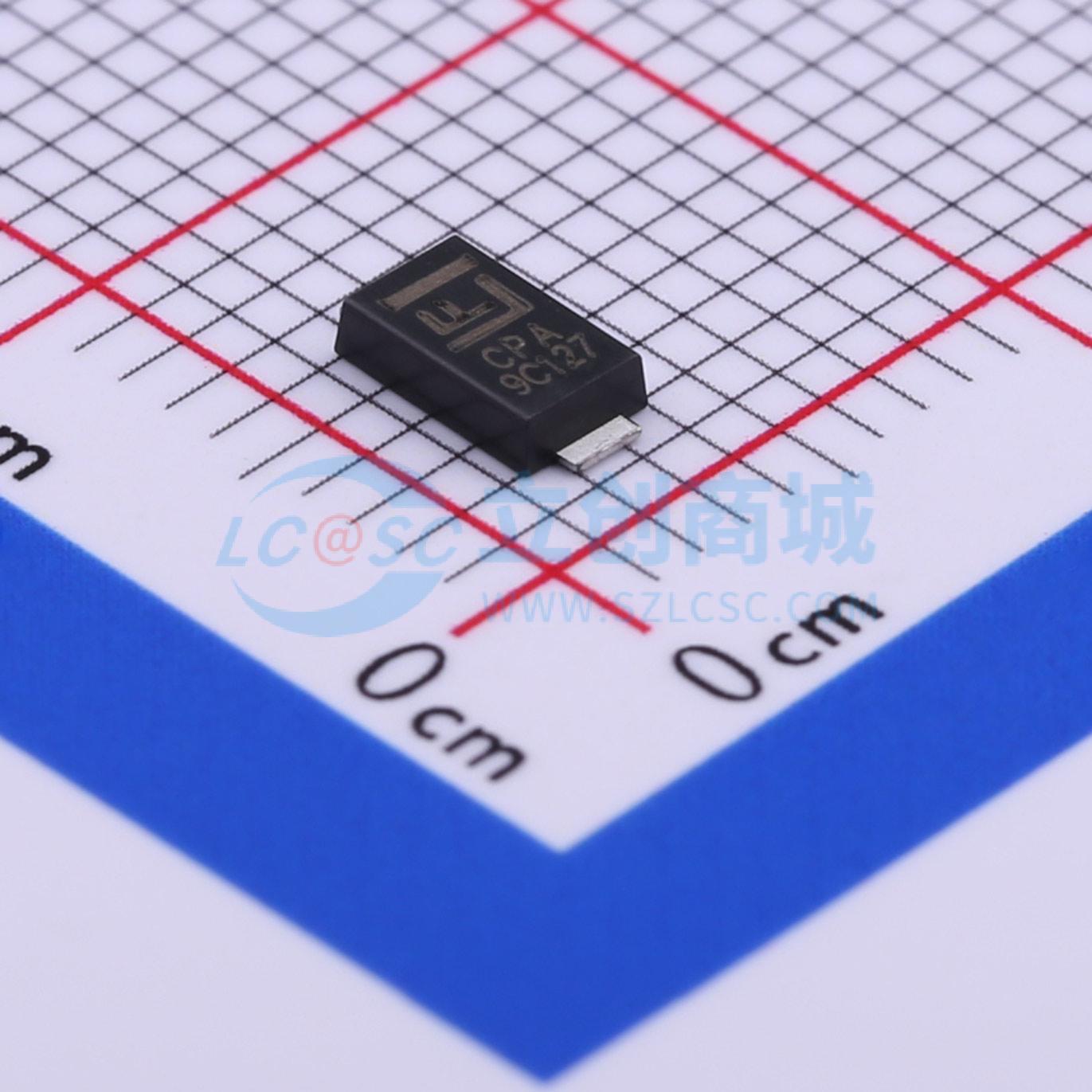

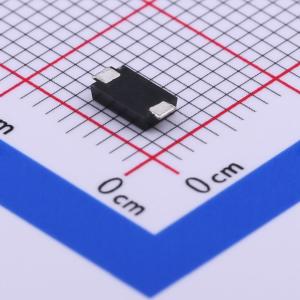

TPSMA6L36A
单向TVS 36V截止 峰值脉冲电流：10.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSMA6L系列专为保护敏感电子设备免受负载突降和其他瞬态电压事件引起的电压瞬变影响而设计，尤其适用于高可靠性和汽车应用。SMA薄型封装（DO221 - AC）与SMB封装具有相同的电气性能，但高度更低（1.1 mm）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TPSMA6L36A
- 商品编号
- C434731
- 商品封装
- DO-221AC
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 10.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 40V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TPSMA6L系列专为保护敏感电子设备免受负载突降和其他瞬态电压事件引起的电压瞬变影响而设计，尤其适用于高可靠性和汽车应用。 SMA薄型封装（DO221 - AC）与SMB封装具有相同的电气性能，但高度更低（1.1 mm）。
商品特性
- 与标准SMB器件功率相同（600 W）
- 适用于高可靠性应用，符合汽车级AEC Q101标准
- SMA薄型封装：高度小于1.1 mm
- 引脚与标准SMA和SMB产品兼容（易于布局）
- 典型故障模式为过压或过流导致短路
- 依据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC - 61000 - 4 - 2标准，ESD防护能力为15kV（空气放电）、8kV（接触放电）
- 依据IEC 61000 - 4 - 2标准对数据线进行ESD保护
- 依据IEC 61000 - 4 - 4标准对数据线进行EFT保护
- 低电感，出色的钳位能力
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ns
- 内置应力释放结构
- 玻璃钝化结
- 高温焊接：引脚可承受260℃/10秒的焊接温度
- 塑料封装符合UL阻燃等级V - 0
- 典型最大温度系数ΔVBR = 0.1%×VBR@25℃×ΔT
- 哑光镀锡无铅
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，引脚表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
应用领域
- 用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护
