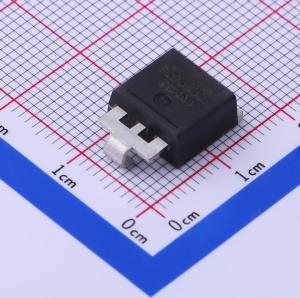

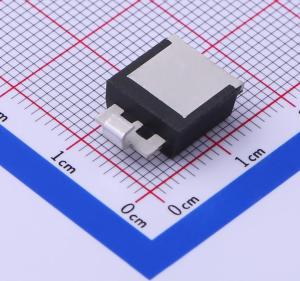

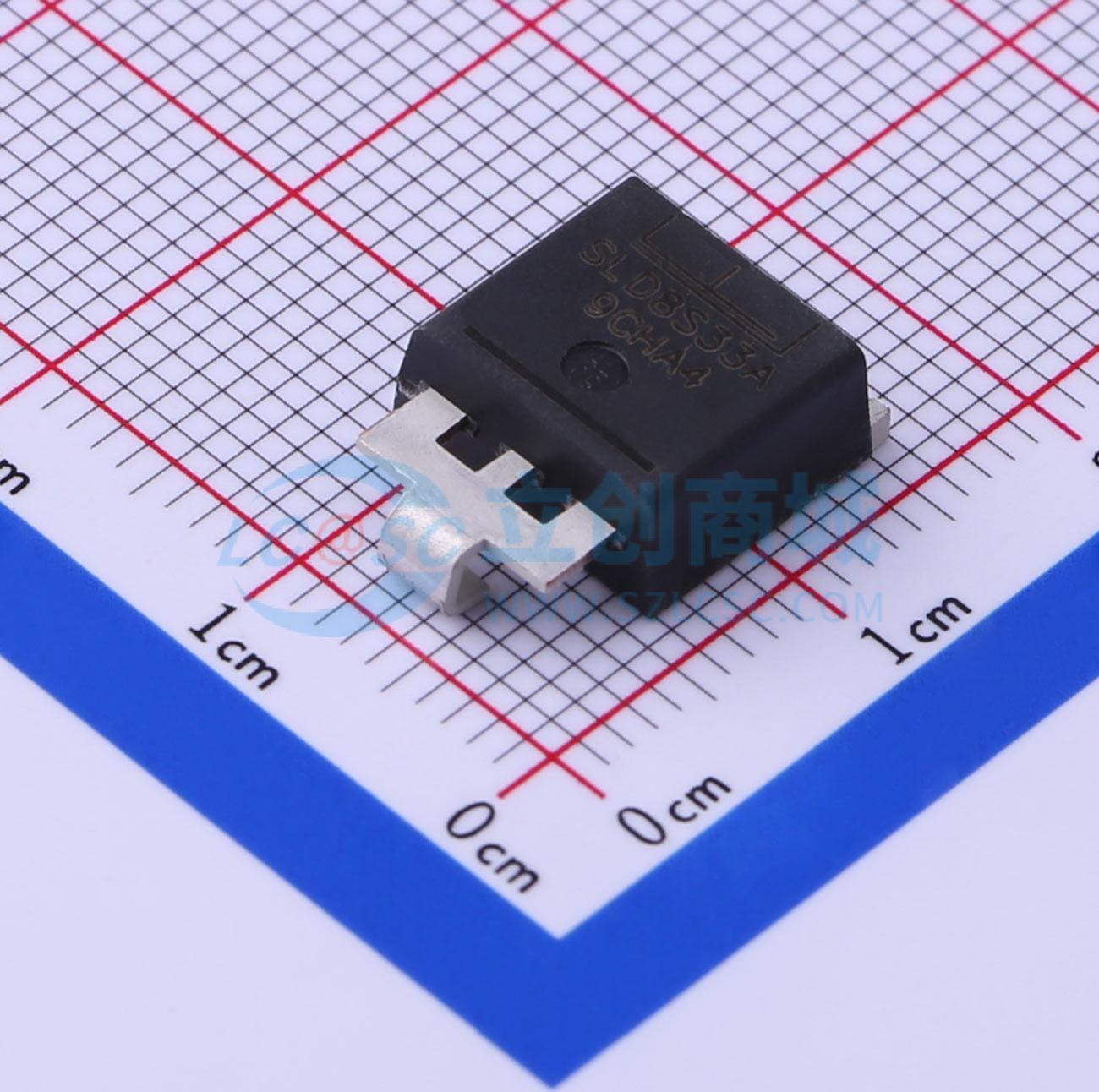

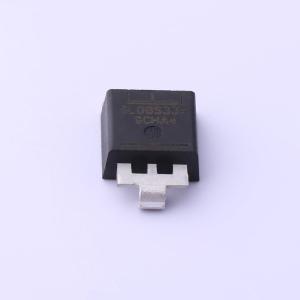

SLD8S33A
单向TVS 33V截止 峰值浪涌电流：132A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLD8S系列瞬态电压抑制（TVS）二极管采用引脚改进型SMTO - 263封装。它专为保护敏感电子设备而设计，可抵御雷电和感性负载开关电压瞬变事件，适用于严苛的汽车负载突降应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SLD8S33A
- 商品编号
- C434725
- 商品封装
- SMTO-263
- 包装方式
- 编带
- 商品毛重
- 2.656克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 132A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 7kW | |
| 击穿电压 | 36.7V | |
| 反向电流(Ir) | 2uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SLD8S系列TVS二极管采用引脚改进型SMTO - 263封装。它专为保护敏感电子设备而设计，可抵御闪电以及严重汽车负载突降应用中的感性负载开关电压瞬变事件。
商品特性
- 通过AEC - Q101认证
- SMTO - 263封装，引脚布局与行业常用的DO - 218AB封装兼容
- 满足ISO7637 - 2 5a/5b保护和ISO16750负载突降测试（详情请参考应用笔记）
- VBR @ TJ = VBR @ 25°Cx(1 + αTx(TJ - 25)) (a) 温度系数，典型值为0.1%
- 改进型TO - 263封装中的玻璃钝化芯片结
- 数据线的ESD保护符合IEC 61000 - 4 - 2标准，30kV（空气），30kV（接触）
- 数据线的EFT保护符合IEC 61000 - 4 - 4标准
- 快速响应时间：从0V到BVmin通常小于1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- UL认可的化合物，符合V - 0阻燃等级
- 符合J - STD - 020的MSL 1级，LF最大峰值260°C
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 保证高温回流焊接：端子处260°C / 10秒
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
-感性负载开关-交流发电机负载突降
