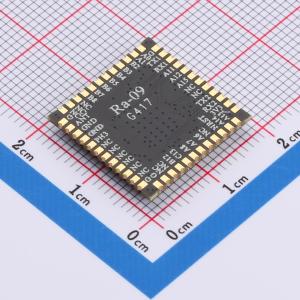

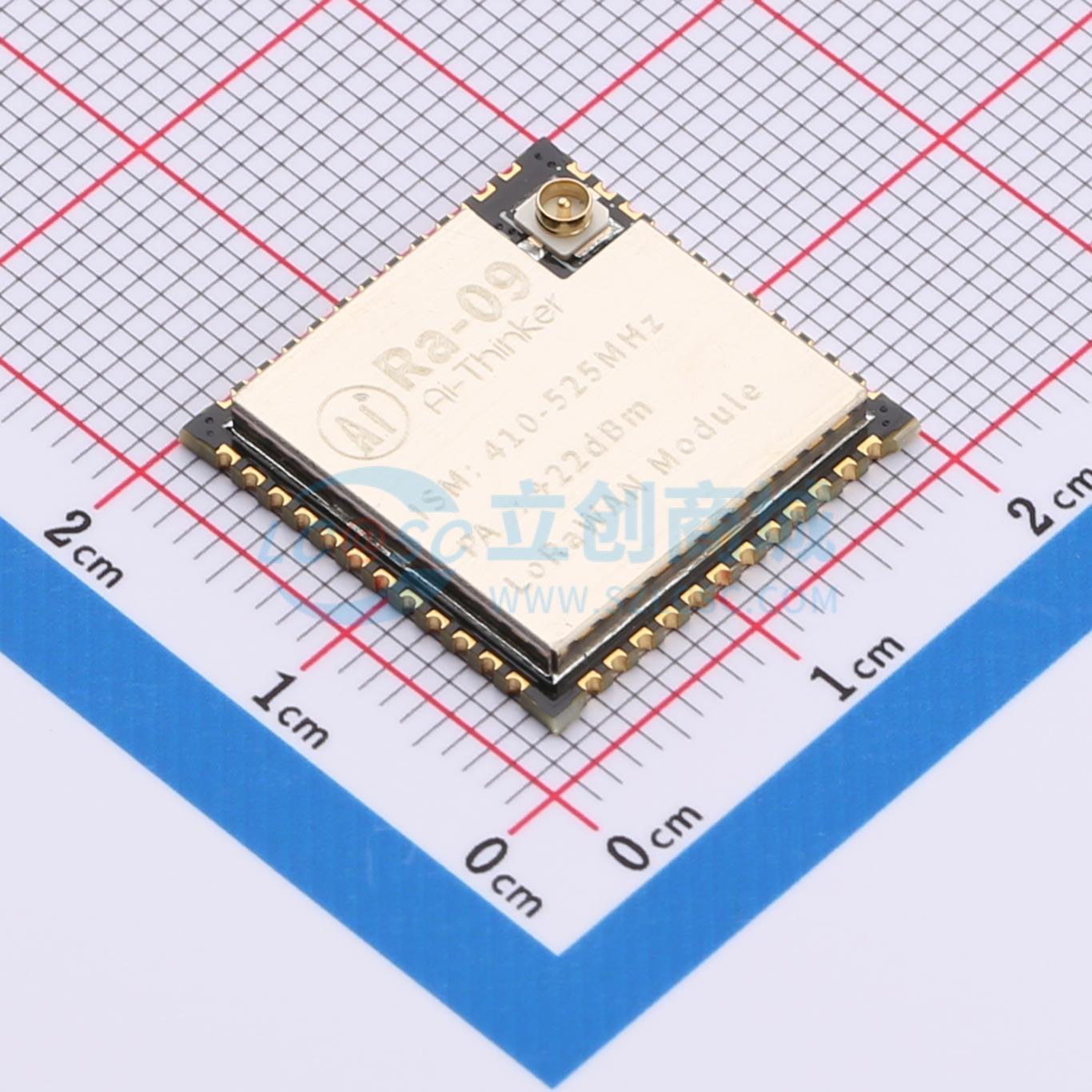

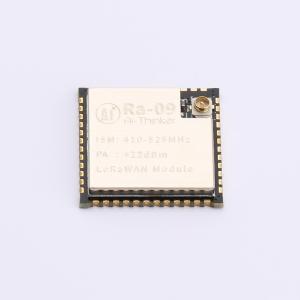

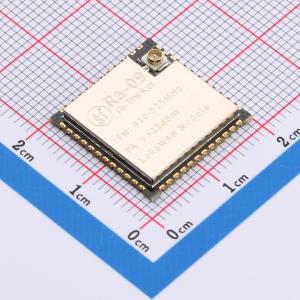

Ra-09

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Ra-09_V1.0-低频-2298号AT常规固件V1.0.2-0788号常规丝印-贴IPEX座-接入IPEX天线-无其它要求-编带
品牌名称: Ai-Thinker(安信可)
商品型号: Ra-09
商品编号: C41368033
商品封装: SMD,18x18mm
包装方式: 编带
商品毛重: 1.7克(g)

商品参数

	属性	参数值
	商品目录	LoRa模块
	发射功率	22dBm
	接口类型	DAC；GPIO；I2C；I2S；PWM；ADC；SPI；UART
	调制方式	LoRa；BPSK；MSK；GFSK；FSK；GMSK
	工作电压	1.8V~3.6V

商品概述

Ra-09是一款LoRa模组，用于超长距离扩频通信。其芯片STM32WLE5CCU6是通用的LPWAN无线通信SoC，集成了射频收发器、调制解调器和32-bit Arm Cortex -M4 MCU。该MCU采用ARM内核，工作频率可达48MHz。Ra-09模组支持LPWAN用例下的LoRa调制和传统的（G)FSK调制；同时发射机还支持BPSK调制和（G)MSK调制，接收机支持（G)MSK调制。Ra-09模组为LPWAN应用提供超长范围和超低功耗通信。

商品特性

采用SMD-48封装
支持频段：410MHz - 525MHz
工作电压为3.3V，理论最大发射功率 +22dBm
高灵敏度：-140dBm @ 125KHz SF12
支持扩频因子SF5/SF6/SF7/SF8/SF9/SF10/SF11/SF12
嵌入式内存，256KB FLASH，64KB RAM
支持LoRa/(G)FSK/BPSK/(G)MSK调制
天线接口为半孔焊盘和IPEX座，支持多种外置天线接法，支持更多的方案选型
支持多种休眠模式：深度睡眠电流低至0.1uA

应用领域

智能仪表
供应链和物流
家庭楼宇自动化
安防系统
远程灌溉系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	天线形式	IPEX接口
	接收电流	5.15mA
	发送电流	119mA
	接收灵敏度	-140dBm
	通讯距离	4.8km
