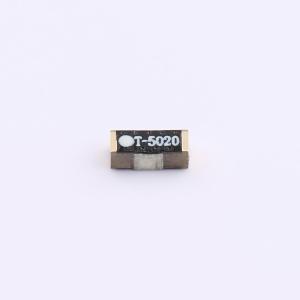

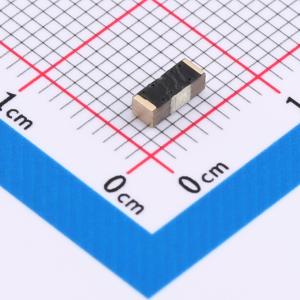

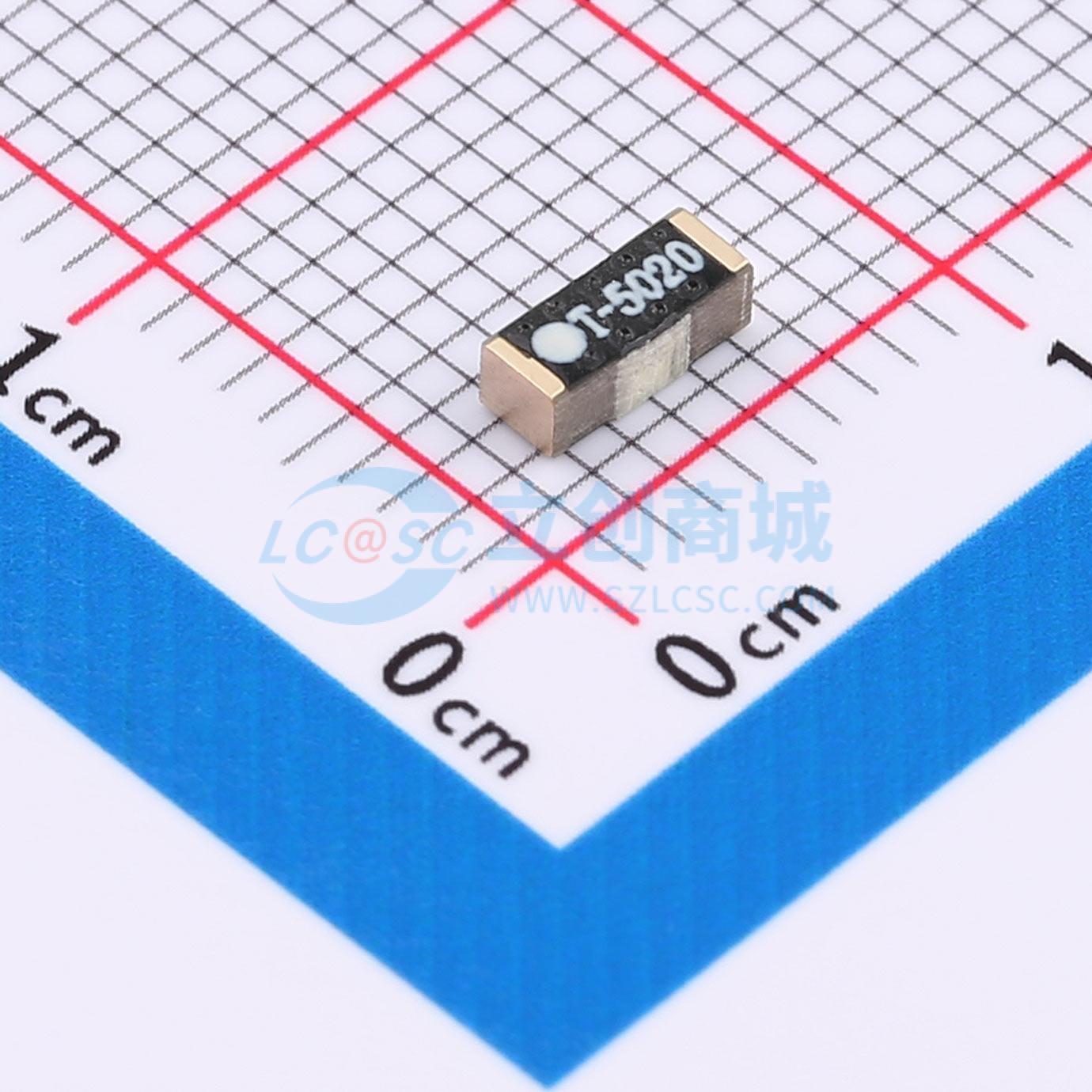

2.4G-chip(T-5020)

chip贴片天线，2400 - 2500MHz，线极化，全向辐射

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 内置贴片天线-2.4G-chip-5×2×1.6mm（T-5020)
品牌名称: Ai-Thinker(安信可)
商品型号: 2.4G-chip(T-5020)
商品编号: C41368043
商品封装: SMD,5x2mm
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

chip贴片天线T5020，频率为2400 - 2500MHz，极化方式为线极化，辐射方向为全向，电压驻波比≤2.0，回波损耗≤ - 10dB，天线增益为2dBi，辐射效率≥60%，功率容量为4W，工作温度为 - 40~80℃，天线尺寸为5（L）×2（W）×1.6（H）mm。阻抗匹配采用电感和电容调试，通常L形匹配即可，电感值范围1~5.6nH，电容值范围0.5~3PF，有条件配合layout调整能发挥更佳效能。

商品特性

频率：2400 - 2500MHz
极化方式：线极化
辐射方向：全向
电压驻波比：≤2.0
回波损耗：≤ - 10dB
天线增益：2dBi
辐射效率：≥60%
功率容量：4W
工作温度： - 40~80℃
天线尺寸：5（L）×2（W）×1.6（H）mm
阻抗匹配：采用电感和电容调试，L形匹配，电感值1~5.6nH，电容值0.5~3PF

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	天线
	天线类型	贴片天线
	中心频率	2.45GHz
	带宽	100MHz
	增益	2dBi
	功率	4W

	属性	参数值
	驻波比	2
	工作温度	-40℃~+80℃
	长度	5mm
	宽度	2mm
	高度	1.6mm
