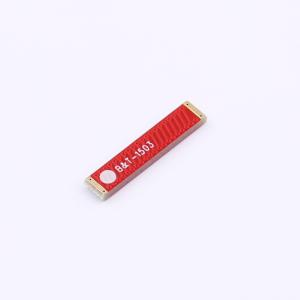

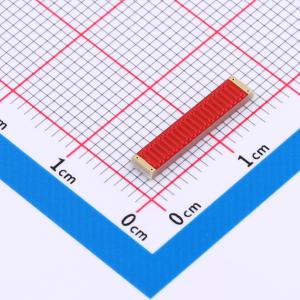

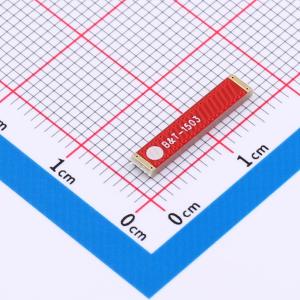

400-1000MHz-chip(B&T-1503)
chip贴片天线，频率400 - 1000MHz，线极化，全向辐射
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置贴片天线-400~1000MHz-chip-15×3×1.2mm（B&T-1503)
- 品牌名称
- Ai-Thinker(安信可)
- 商品型号
- 400-1000MHz-chip(B&T-1503)
- 商品编号
- C41368044
- 商品封装
- SMD,15x3mm
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 700MHz | |
| 带宽 | 600MHz | |
| 增益 | 2dBi | |
| 功率 | 4W |
| 属性 | 参数值 | |
|---|---|---|
| 驻波比 | 2 | |
| 工作温度 | -40℃~+80℃ | |
| 长度 | 15mm | |
| 宽度 | 3mm | |
| 高度 | 1.2mm |
商品概述
chip贴片天线，型号为1503，频率400 - 1000MHz，极化方式为线极化，辐射方向全向，电压驻波比≤2.0，回波损耗≤ - 10dB，天线增益0 - 2dBi，辐射效率10 - 50%，功率容量4W，工作温度 - 40~80℃，天线尺寸15（L）×3（W）×1.2（H）mm。
商品特性
- 频率范围400 - 1000MHz
- 线极化方式
- 全向辐射方向
- 电压驻波比≤2.0
- 回波损耗≤ - 10dB
- 天线增益0 - 2dBi
- 辐射效率10 - 50%
- 功率容量4W
- 工作温度 - 40~80℃
- 天线尺寸15（L）×3（W）×1.2（H）mm
