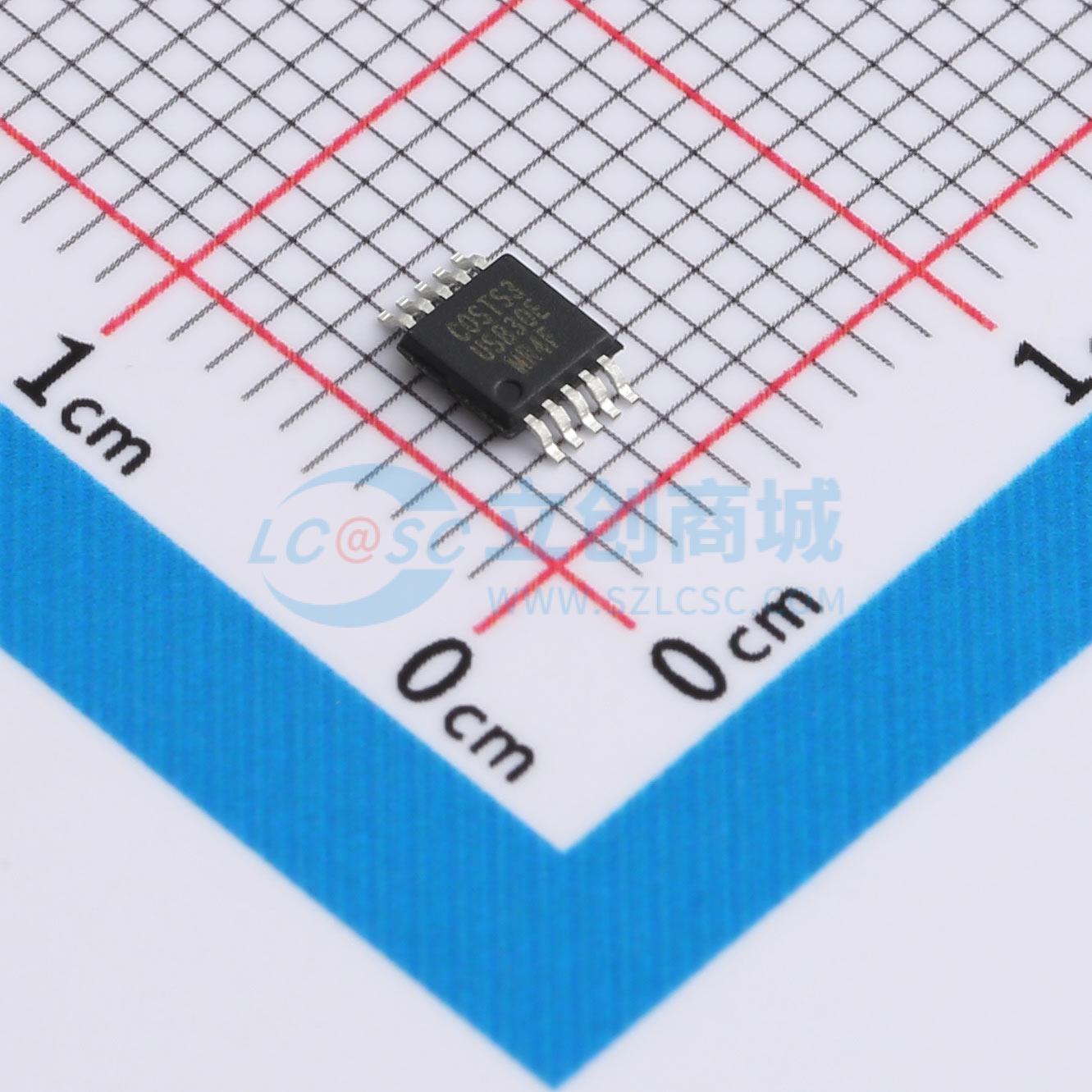

温馨提醒：图片仅供参考，商品以实物为准
COSTS3USB30E
高速USB 2.0（480 Mbps）1:2复用器/解复用器开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速 USB 2.0 1:2 多路复用开关(DPDT),具有单独使能和ESD保护
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COSTS3USB30E
- 商品编号
- C41368096
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 15ns | |
| 导通电阻(Ron) | 10Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 6ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 10pF | |
| 带宽 | 900MHz | |
| 传播延迟(tpd) | 300ps |
商品概述
COSTS3USB30E是一款低压、高带宽的双刀双掷（DPDT）CMOS模拟开关，带有单输出使能控制引脚。该器件可通过单电源1.8V至5.5V实现轨到轨摆幅的信号传输。开关导通时，两个方向的导通性能相同。输出使能引脚可使信号路径处于高阻抗状态，在总线未使用时将其隔离，从而降低电流消耗。 COSTS3USB30E具有低导通电阻和出色的导通电阻匹配特性，具备先断后通功能，可防止信号从一个通道切换到另一个通道时出现信号失真。该器件非常适合用于手机和USB I/O有限的消费类应用中的高速USB 2.0信号切换。
商品特性
- 1.8V至5.5V单电源供电
- 低功耗（最大1μA）
- 低导通电阻：最大10Ω
- -3dB带宽：典型值900 MHz
- 快速开关速度
- 先断后通操作
- 轨到轨操作
- TTL/CMOS逻辑兼容
- 支持模拟和数字信号
- 小封装：MSOP10、UQFN10
- 扩展工业温度范围：-40℃至+125℃
应用领域
- 通用信号切换
- USB1.0/1.1/2.0信号路由
- 便携式设备
- 机顶盒
- 信号选通、多路复用器/解复用器
- 信号调制或解调
- 采样和保持系统
- 电信信号切换
- 电池供电系统
