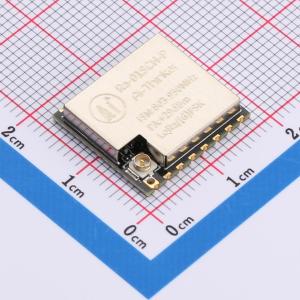

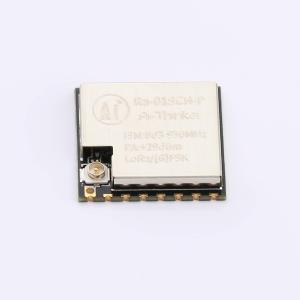

Ra-01SCH-P

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Ra-01SCH-P_V1.1-0914号常规丝印-贴IPEX座-接入IPEX座天线-无其它要求-编带
品牌名称: Ai-Thinker(安信可)
商品型号: Ra-01SCH-P
商品编号: C41368034
商品封装: SMD,17x16mm
包装方式: 编带
商品毛重: 1.4克(g)

商品参数

商品概述

Ra-01SCH-P是LoRa系列模组，用于超长距离扩频通信，其射频芯片LLCC68+主要采用LoRa远程调制解调器，抗干扰性强，能够最大限度降低电流消耗。借助LoRa专利调制技术，模组内置了功率放大器（PA）与低噪声放大器（LNA），具有超过 -137dBm 的高灵敏度，+29dBm 的发射功率，传输距离远，可靠性高。同时，相传统调制技术，LoRa调制技术在抗阻塞和选择方面也具有明显优势，解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。

商品特性

支持FSK、GFSK、LoRa调制方式
支持频段803MHz~930MHz
最大发射功率可选配：
- 默认配置，内部PA采用3.3V供电电压，此状态Tx Power最大可达+29dBm，工作电流为750mA
- 可选配置，内部PA采用5V供电电压，此状态Tx Power最大可达+31dBm，工作电流为1A
高灵敏度：低至 -137dBm@SF10~125KHz
极小的尺寸17163.2(±0.2)MM、双列邮票孔贴片封装
支持扩频因子SF5/SF6/SF7/SF8/SF9/SF10/SF11
接收状态下具有低功耗特性，接收电流最低为16mA
模块采用SPI接口，使用半双工通信，带CRC、高达256字节的数据包引擎
支持多种天线安装方式，兼容半孔焊盘/通孔焊盘/IPEX座子

应用领域

自动抄表
家庭楼宇自动化
安防系统
远程灌溉系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	LoRa模块
	发射功率	31dBm
	接口类型	SPI
	调制方式	LoRa；GFSK；FSK
	工作电压	3V~3.6V

	属性	参数值
	天线形式	IPEX接口
	接收电流	16mA
	发送电流	1A
	接收灵敏度	-137dBm
