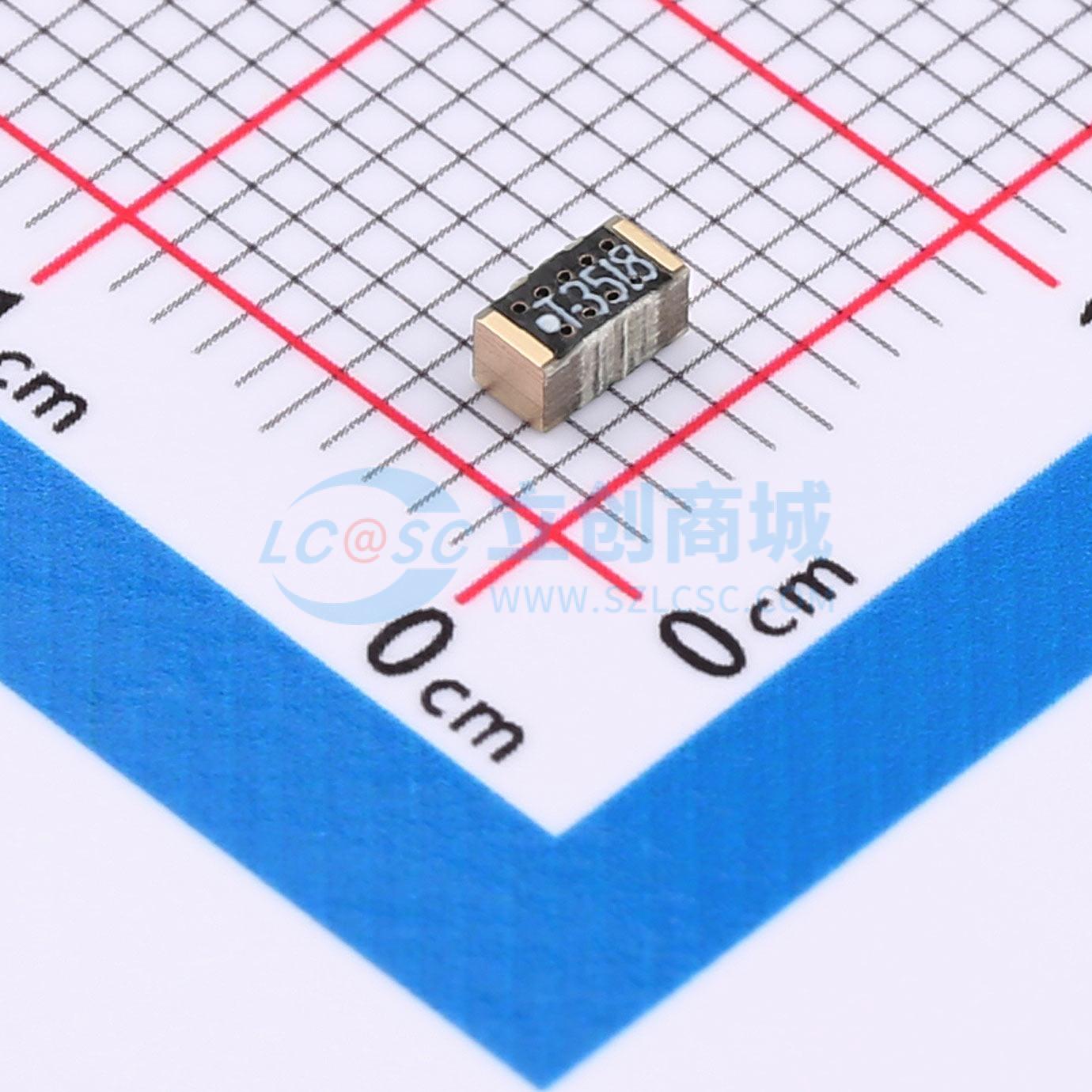

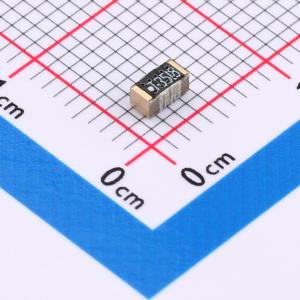

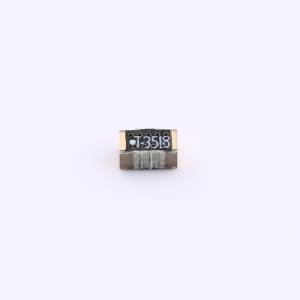

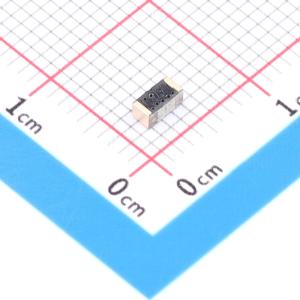

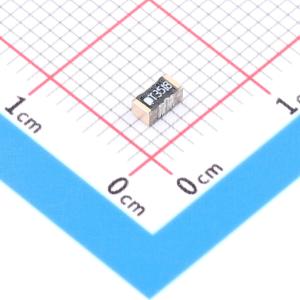

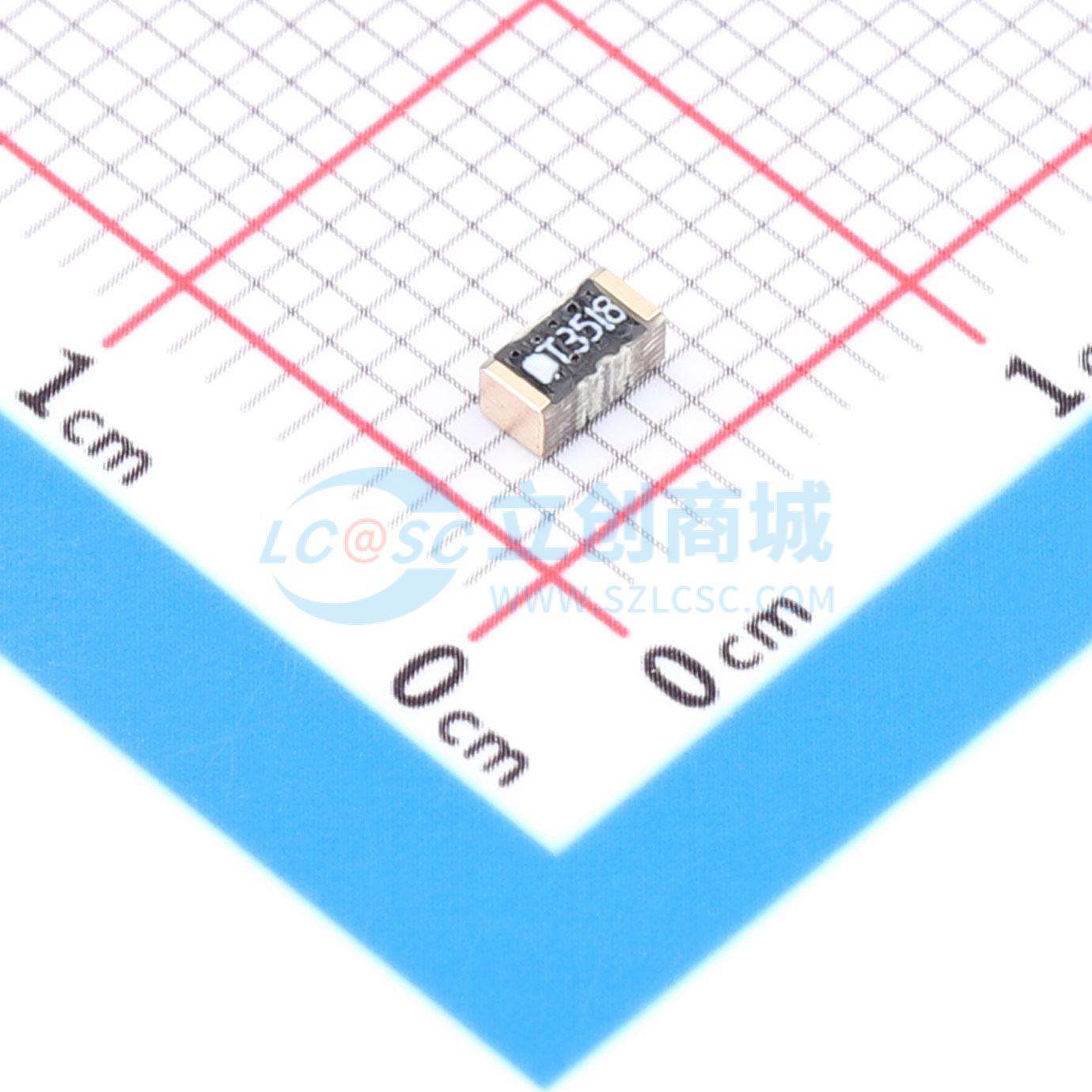

2.4G-chip(T-3518)
chip贴片天线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置贴片天线-2.4G-chip-3.5×1.8×1.6mm（T-3518)
- 品牌名称
- Ai-Thinker(安信可)
- 商品型号
- 2.4G-chip(T-3518)
- 商品编号
- C41368042
- 商品封装
- SMD,3.5x1.8mm
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 2.45GHz | |
| 带宽 | 100MHz | |
| 增益 | 1.5dBi | |
| 功率 | 4W |
| 属性 | 参数值 | |
|---|---|---|
| 驻波比 | 2 | |
| 工作温度 | -40℃~+80℃ | |
| 长度 | 3.5mm | |
| 宽度 | 1.8mm | |
| 高度 | 1.6mm |
商品概述
chip贴片天线T3518，频率为2400~2500MHz，极化方式为线极化，辐射方向为全向，电压驻波比≤2.0，回波损耗≤ - 10dB，天线增益1.5dBi，辐射效率≥50%，功率容量4W，工作温度 - 40~80℃，天线尺寸为3.5（L）×1.8（W）×1.6（H）mm。阻抗匹配采用电感和电容调试，通常L形匹配即可，电感值范围1~5.6nH，电容值范围0.5~3PF，有条件配合layout调整能发挥更佳效能。炉温工作曲线包括升温区、预热恒温区、回流焊接区和冷却区，焊料为锡银铜合金无铅焊料（SAC305）。
商品特性
- 频率范围2400~2500MHz
- 线极化方式
- 全向辐射方向
- 电压驻波比≤2.0
- 回波损耗≤ - 10dB
- 天线增益1.5dBi
- 辐射效率≥50%
- 功率容量4W
- 工作温度 - 40~80℃
- 天线尺寸3.5（L）×1.8（W）×1.6（H）mm
