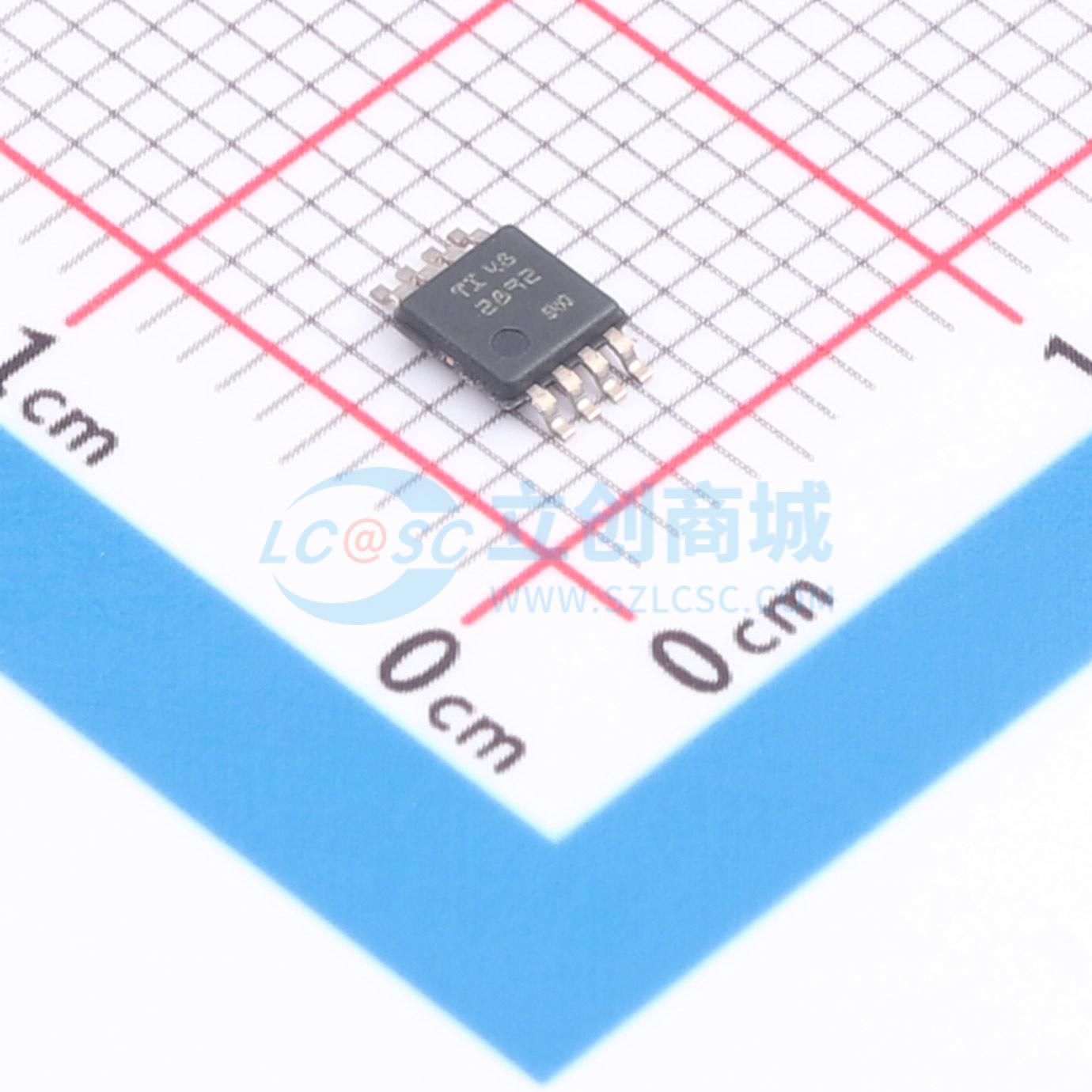

温馨提醒：图片仅供参考，商品以实物为准

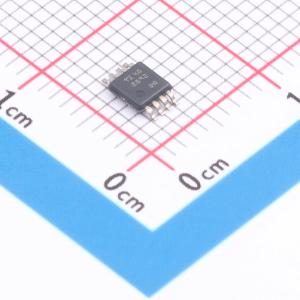

OPA2892DGNR
2GHz、10V/V稳定增益、超低THD运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA892 和 OPA2892 (OPAx892) 是超低电压噪声、高通电压反馈放大器，非常适合需要低电压噪声的应用（包括通信和成像）。单通道放大器 OPA892 和双通道放大器 OPA2892 可提供卓越的交流性能，带宽为 290MHz，压摆率为 700V/μs，稳定时间为 30ns (0.1%)，增益为 10V/V。OPAx892 在增益为 10 或更高以及-9 或更低时保持稳定。这些放大器具有 200mA 的高驱动能力，每个放大器只消耗 7.5mA 的电源电流。OPAx892 在 f = 1MHz 时总谐波失真 (THD) 为-68dBc，专为需要低失真的应用而设计。由于在宽输出电压范围内保持低失真，因此 OPAx892 适用于成像、声纳和音频等大动态范围应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2892DGNR
- 商品编号
- C41360643
- 商品封装
- HVSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 增益带宽积(GBP) | 2GHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 700V/us | |
| 输入偏置电流(Ib) | 9uA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 950pV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 104dB | |
| 输入失调电流温漂(Ios TC) | 200pA/℃ | |
| 静态电流(Iq) | 7.5mA | |
| 输出电流 | 200mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 9V~36V | |
| 双电源(Vee~Vcc) | -18V~18V |
商品概述
OPA892 和 OPA2892 (OPAx892) 是超低电压噪声、高通电压反馈放大器，非常适合需要低电压噪声的应用（包括通信和成像）。单通道放大器 OPA892 和双通道放大器 OPA2892 可提供卓越的交流性能，带宽为 290MHz，压摆率为 700V/μs，稳定时间为 30ns (0.1%)，增益为 10V/V。OPAx892 在增益为 10 或更高以及 -9 或更低时保持稳定。这些放大器具有 200mA 的高驱动能力，每个放大器只消耗 7.5mA 的电源电流。OPAx892 在 f = 1MHz 时总谐波失真 (THD) 为 -68dBc，专为需要低失真的应用而设计。由于在宽输出电压范围内保持低失真，因此 OPAx892 适用于成像、声纳和音频等大动态范围应用。
商品特性
- 超低 0.95nV/√Hz 电压噪声
- 高速：
- 2GHz 增益带宽积
- 700V/μs 压摆率
- 30ns 稳定时间 (0.1%)
- 在增益 ≥ 10V/V 时保持稳定
- 输出驱动，I₀ = 200mA （典型值）
- 极低失真：
- THD = -78dBc (f = 1MHz, Rₗ = 150Ω)
- THD+N = -114dBc (f = 1kHz, BW = 80kHz)
- 宽电压范围的电源：
- Vcc = ± 4.5V 至 ± 18V
- OPA892 上的失调电压归零引脚
应用领域
- 超声波扫描仪
- 源测量单元 (SMU)
- 电源品质测定器
- 矢量信号收发器 (VST)
- 专业音频混合器或控制平面
- 专业麦克风和无线系统
- 专业扬声器系统
- 专业音频放大器
- 条形音箱
- 转盘
- 专业摄像机
- 吉他和其他乐器放大器
- 数据采集 (DAQ)
