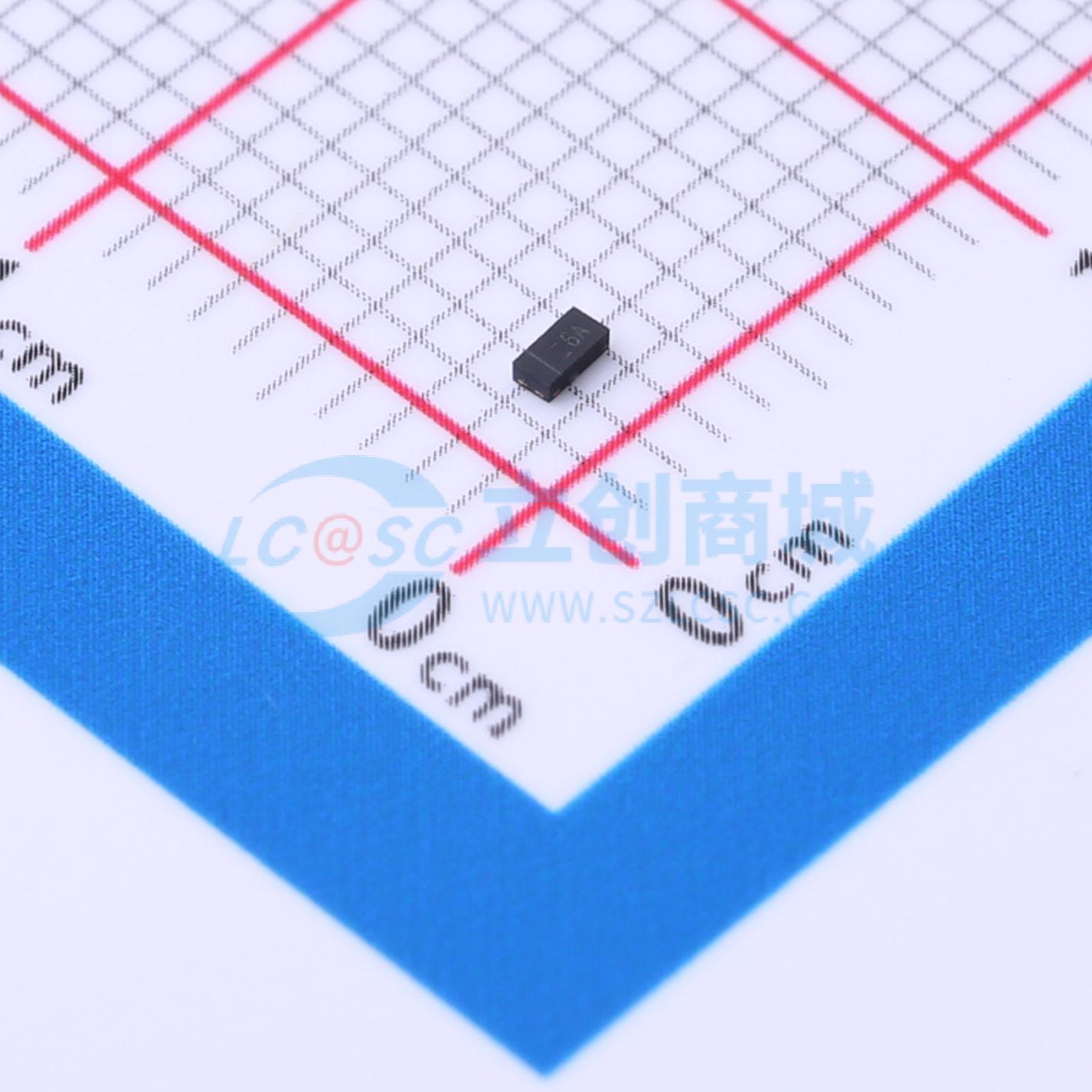

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0561P.TNT
TVS 5V截止 峰值脉冲电流：80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS二极管旨在保护敏感电子设备免受EOS、闪电、CDE和ESD的损坏或闭锁。它们具有大截面积结，可传导高瞬态电流。这些器件具有快速响应时间、低工作和钳位电压以及无器件退化等理想特性，适用于板级保护。xx61P系列设计用于恶劣的瞬态环境
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP0561P.TNT
- 商品编号
- C3655577
- 商品封装
- SLP1608-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 80A | |
| 峰值脉冲功率(Ppp) | 1.6kW@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 300nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 800pF |
商品概述
μClamp TVS二极管旨在保护敏感电子设备免受因电气过应力（EOS）、雷击、电缆放电事件（CDE）和静电放电（ESD）造成的损坏或闭锁。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 μClamp xx61P系列专为恶劣瞬态环境设计。它们具有极为出色的保护特性，突出表现为高浪涌电流能力、低峰值ESD钳位电压和高ESD耐受电压。该系列器件提供多种选项，可用于保护工作电压在5V至60V的数据或电源线。 μClamp xx61P采用2引脚SLP1608P2封装，尺寸为1.6×0.8mm，标称高度为0.50mm。引脚采用无铅NiPdAu镀层。高浪涌电流能力和低钳位电压使其非常适合保护消费和工业电子设备中的VBus、电池及其他电源线。
商品特性
- 瞬态保护能力：
- IEC 61000 - 4 - 2（ESD）：30kV（空气）、30kV（接触）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）：4kV（5/50ns）
- IEC 61000 - 4 - 5（雷击）：8 - 80A（8/20μs）
- 可保护一条数据或电源线
- 工作电压选项：5V、10V、12V、15V、24V、30V、36V、40V、60V
- 低漏电流
- 高峰值脉冲电流能力
- 固态硅雪崩技术
应用领域
-手机-工业设备-微控制器复位和中断请求引脚-USB电压总线-电池保护-平板电脑-闭路电视摄像机-仪器仪表
