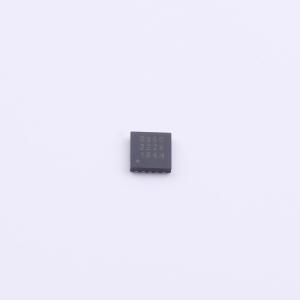

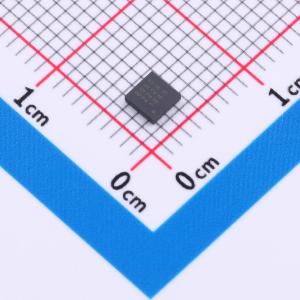

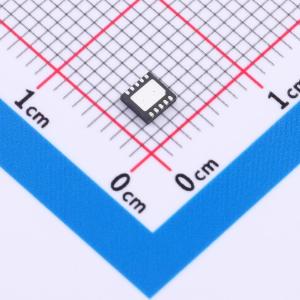

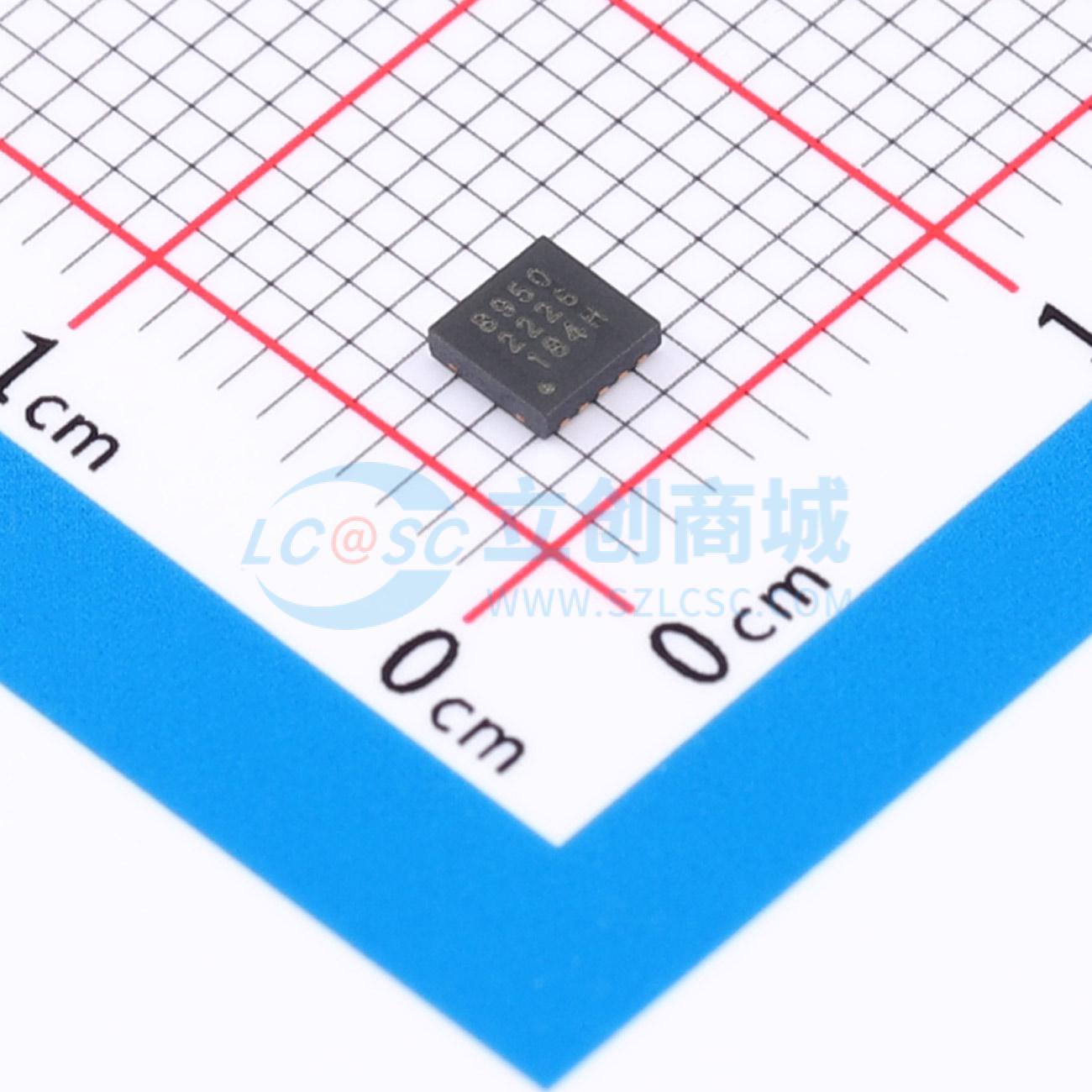

温馨提醒：图片仅供参考，商品以实物为准
A89500GEJTR-T
适用于高功率感性负载的半桥MOSFET驱动器，具备交叉传导保护和低功耗睡眠模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A89500GEJTR-T
- 商品编号
- C3655583
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.596克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2.7A | |
| 拉电流(IOH) | 2.7A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~15V | |
| 上升时间(tr) | 105ns | |
| 下降时间(tf) | 46ns | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 使能关断；内置自举二极管；交错导通保护 |
商品概述
A89500是一款N沟道功率MOSFET驱动器，能够控制以半桥形式连接的MOSFET，桥接电源电压最高可达100V。它专为高功率感性负载应用而设计，如有刷直流电机、螺线管和执行器，并且与12V、24V和48V电源网络兼容。 内部逻辑可防止栅极驱动输出同时开启，从而避免交叉导通。每个MOSFET由一个独立的逻辑电平输入控制，该输入与3.3V和5V逻辑兼容。 A89500可通过第三个离散输入进入低功耗睡眠模式。它需要一个8至15V的单电源为栅极驱动器供电。 A89500采用10引脚DFN封装（后缀EJ），具有可焊侧翼和外露散热焊盘。该封装无铅，引脚框架采用100%雾锡电镀。
商品特性
- 半桥MOSFET驱动器
- AEC - Q100认证（K版本）
- 适用于12V、24V和48V电源网络
- 桥接电源最高可工作在100V
- 8至15V电源电压
- 用于N沟道MOSFET桥的自举栅极驱动
- 交叉导通保护
- 独立MOSFET控制
- 低功耗睡眠模式
- 电源欠压锁定
