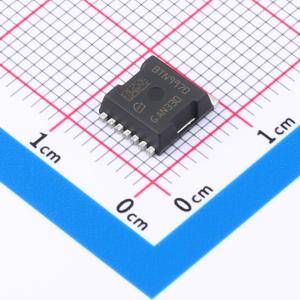

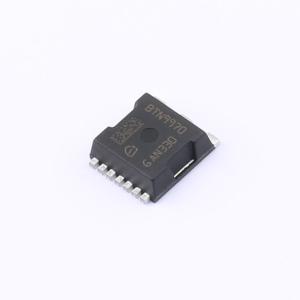

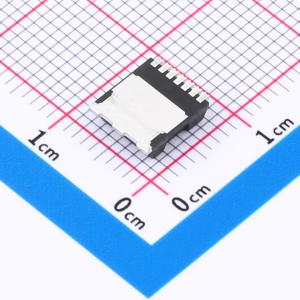

温馨提醒：图片仅供参考，商品以实物为准

BTN9970LVAUMA1

带集成驱动器的大电流PN半桥

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BTN9970LV是一款用于电机驱动应用的集成大电流半桥。它属于集成半桥NovalithIC+系列，在一个封装中包含一个p沟道高端MOSFET和一个n沟道低端MOSFET以及一个集成驱动IC。由于采用了p沟道高端开关，无需电荷泵，从而将电磁干扰（EME）降至最低。集成驱动IC使与微控制器的接口变得简单，其具有逻辑电平输入、带电流检测的诊断功能、压摆率调整、死区时间生成以及针对过温、欠压、过流和短路的保护功能。BTN9970LV为受保护的大电流PWM电机驱动提供了一种成本优化的解决方案，且电路板空间占用极小。
品牌名称: Infineon(英飞凌)
商品型号: BTN9970LVAUMA1
商品编号: C3655537
商品封装: HSOF-7
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

商品概述

BTN9970LV是一款用于电机驱动应用的集成大电流半桥。它属于集成半桥NovalithIC+系列，在一个封装中包含一个p沟道高端MOSFET和一个n沟道低端MOSFET以及一个集成驱动IC。由于采用了p沟道高端开关，无需电荷泵，从而将电磁干扰（EME）降至最低。集成驱动IC使与微控制器的接口变得简单，其具有逻辑电平输入、带电流检测的诊断功能、压摆率调整、死区时间生成以及针对过温、欠压、过流和短路的保护功能。BTN9970LV为受保护的大电流PWM电机驱动提供了一种成本优化的解决方案，且电路板空间占用极小。

商品特性

符合AEC - Q100/Q006标准（1级）
电源电压范围8 V - 18 V（最大可达40 V）
在25℃时典型导通电阻为9.7 mΩ（在150℃时最大为18.1 mΩ）
在85℃时最大静态电流低至3.3 μA
保护功能：过流、欠压、过温
过流检测电平最低为60 A
八个可选的开关压摆率，用于优化电磁干扰（EME）
状态标志诊断，反馈电流检测、温度和压摆率信息

应用领域

汽车有刷直流电机
燃油泵
电动后备箱门
暖通空调鼓风机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	工作电压	8V~18V

	属性	参数值
	导通电阻	9.7mΩ
	静态电流(Iq)	3.3uA
	工作温度	-40℃~+150℃
