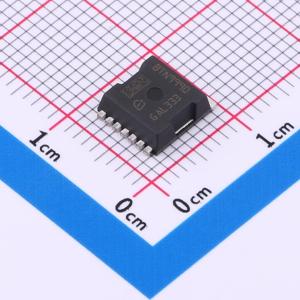

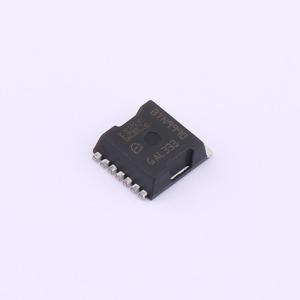

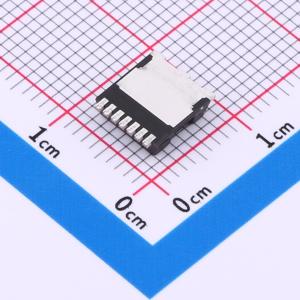

温馨提醒：图片仅供参考，商品以实物为准
BTN9990LVAUMA1
带集成驱动器的大电流PN半桥
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BTN9990LV是一款用于电机驱动应用的集成大电流半桥。它是集成半桥NovalithIC+系列的一部分，在一个封装中包含一个p沟道高端MOSFET和一个n沟道低端MOSFET以及一个集成驱动IC。由于采用了p沟道高端开关，无需电荷泵，从而将电磁干扰（EME）降至最低。集成驱动IC使与微控制器的接口变得简单，其具有逻辑电平输入、带电流检测的诊断功能、压摆率调整、死区时间生成以及针对过温、欠压、过流和短路的保护功能。BTN9990LV为受保护的大电流PWM电机驱动提供了一种成本优化的解决方案，且电路板空间占用极小。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTN9990LVAUMA1
- 商品编号
- C3655355
- 商品封装
- HSOF-7
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 工作电压 | 8V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
BTN9990LV是一款用于电机驱动应用的集成大电流半桥。它是集成半桥NovalithIC+系列的一部分，在一个封装中包含一个p沟道高端MOSFET和一个n沟道低端MOSFET以及一个集成驱动IC。由于采用了p沟道高端开关，无需电荷泵，从而将电磁干扰（EME）降至最低。集成驱动IC使与微控制器的接口变得简单，其具有逻辑电平输入、带电流检测的诊断功能、压摆率调整、死区时间生成以及针对过温、欠压、过流和短路的保护功能。BTN9990LV为受保护的大电流PWM电机驱动提供了一种成本优化的解决方案，且电路板空间占用极小。
商品特性
- 符合AEC - Q100/Q006标准（1级）
- 电源电压范围8 V - 18 V（最大可达40 V）
- 典型导通电阻：在25℃时为5.3 mΩ（在150℃时最大为9.6 mΩ）
- 最大静态电流：在85℃时为3.3 μA
- 保护功能：过流、欠压、过温
- 过流检测电平最低为75 A
- 八种可选开关压摆率，用于优化EME
- 状态标志诊断，反馈电流检测、温度和压摆率信息
应用领域
- 汽车有刷直流电机
- 燃油泵
- 电动尾门
- 暖通空调鼓风机
