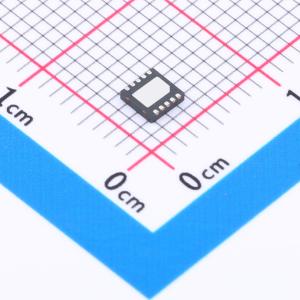

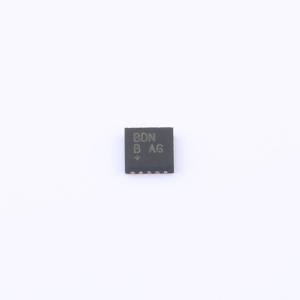

MAX25256ATBA/V+

汽车用36V H桥变压器驱动器用于隔离电源

商品参数

MAX25256 H桥变压器驱动器为制作高达10W的隔离电源提供了一个简单的解决方案。该器件可以从8V至36V的宽直流电源驱动变压器初级线圈，电流可达300mA。变压器的次级与初级绕组比定义了输出电压，允许选择几乎任何隔离输出电压。

该器件具有可调电流限制功能，允许间接限制次级侧负载电流。MAX25256的电流限制通过外部电阻设置。当器件检测到过温或过流状况时，FAULT输出将被触发。此外，该器件具有低功耗模式，在驱动器不使用时可将总电源电流降至0.65mA（典型值）。

该器件可以使用内部振荡器操作，也可以由外部时钟驱动，以同步多个MAX25256器件并精确设置开关频率。无论使用哪种时钟源，内部电路都能保证固定的50%占空比，防止变压器中有直流流过。

该器件采用小型10引脚（3mm x 3mm）TDFN封装，并在-40℃至+125℃的汽车温度范围内进行了规定。

订货39-41个工作日

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	全桥

	属性	参数值
	输入侧工作电压	8V~36V
	工作温度	-40℃~+125℃@(Ta)
