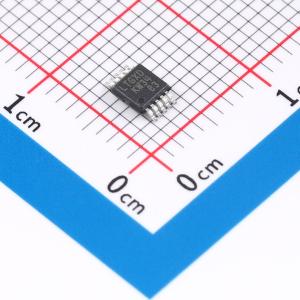

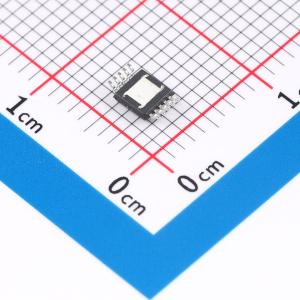

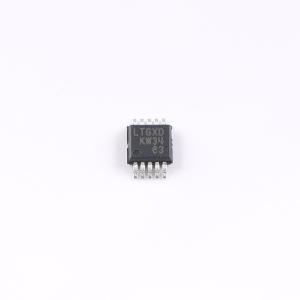

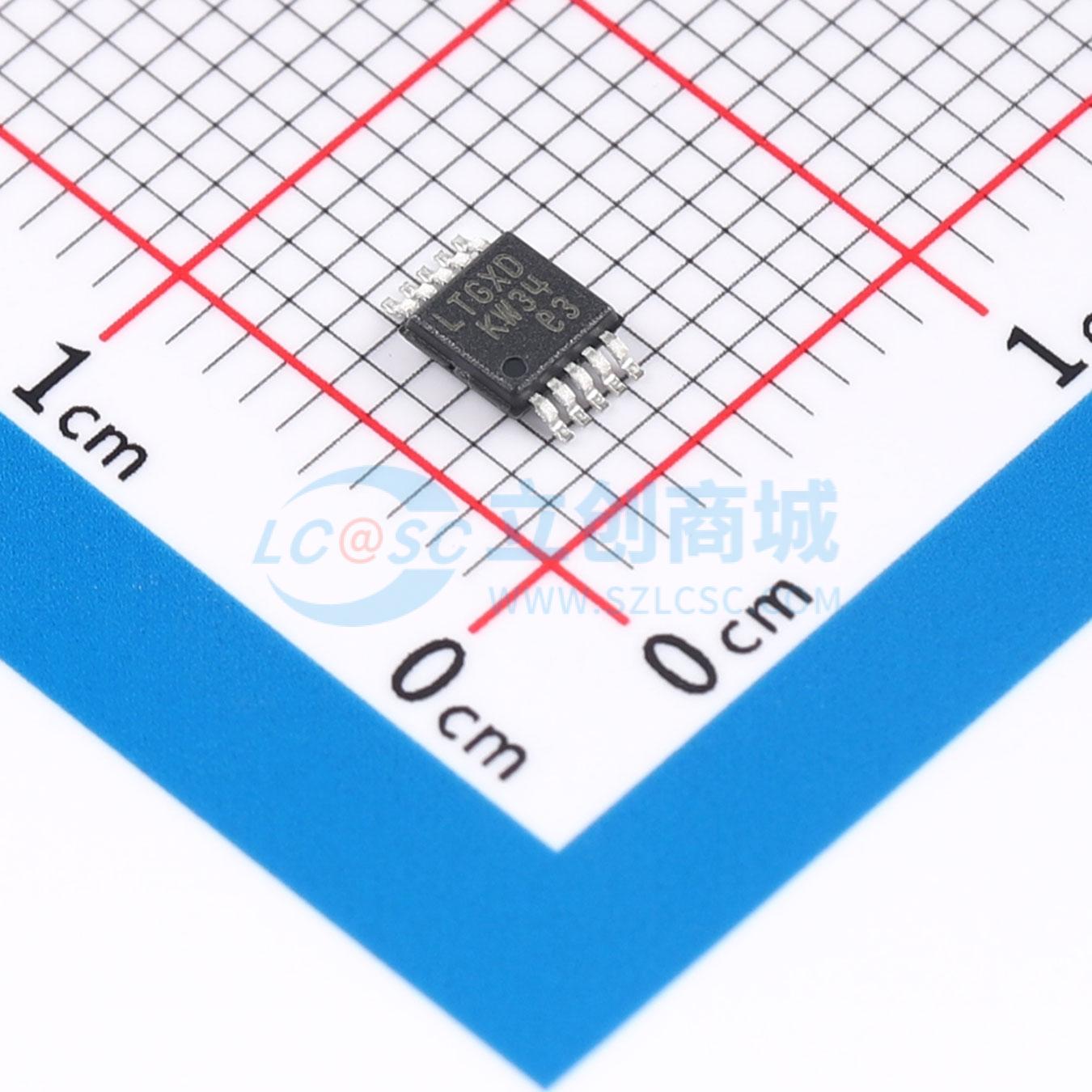

LTC7001JMSE#TRPBF
快速、150V、高压侧 NMOS 静态开关驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC7001JMSE#TRPBF
- 商品编号
- C3655320
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.199167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.5V~15V | |
| 上升时间(tr) | 90ns | |
| 下降时间(tf) | 40ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
LTC7001是一款快速高端N沟道MOSFET栅极驱动器，可在高达135V的输入电压下工作。它内置一个内部电荷泵，可完全增强外部N沟道MOSFET开关，使其能够无限期保持导通状态。 其强大的驱动器能够以极短的转换时间轻松驱动大栅极电容，非常适合高频开关应用或需要快速导通和/或关断时间的静态开关应用。 LTC7001采用散热增强型10引脚MSOP封装。
商品特性
- 宽工作电压范围：高达135V（绝对最大150V）
- 1Ω下拉电阻、2.2Ω上拉电阻，实现快速导通和关断时间，传播延迟为35ns
- 内部电荷泵，支持100%占空比
- 可调导通压摆率
- 栅极驱动器电源电压范围为3.5V至15V
- 可调输入过压锁定
- 可调驱动器电源VCC欠压锁定
- CMOS兼容输入
- 散热增强型、具备高压能力的10引脚MSOP封装
- 通过AEC-Q100汽车应用认证
应用领域
- 静态开关驱动器
- 负载和电源开关驱动器
- 电子阀驱动器
- 高频高端栅极驱动器
