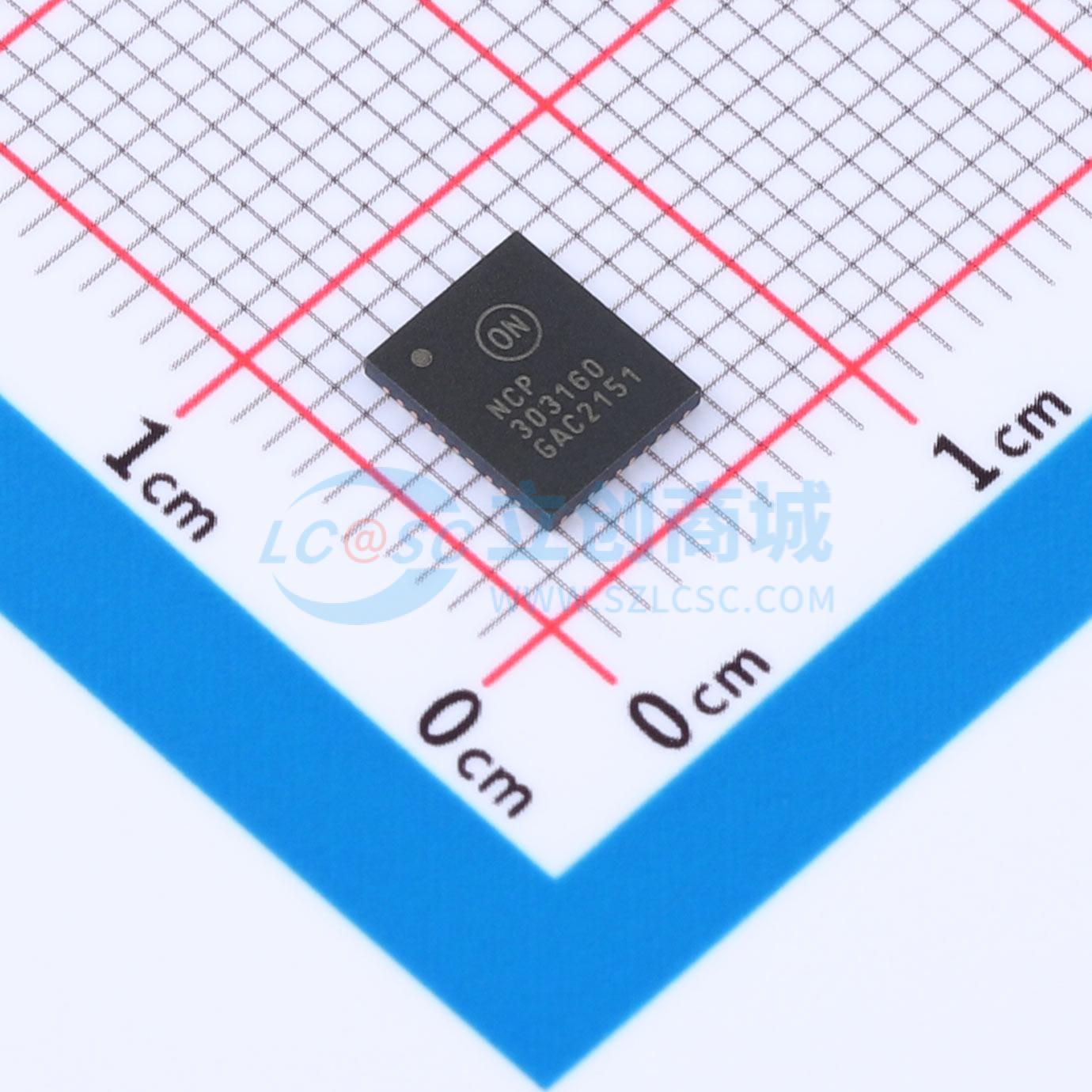

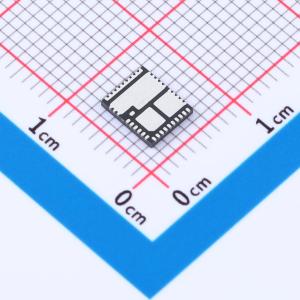

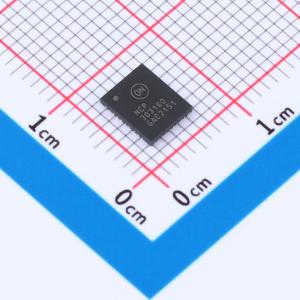

温馨提醒：图片仅供参考，商品以实物为准
NCP303160MNTWG
NCP303160MNTWG
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP303160MNTWG
- 商品编号
- C3655280
- 商品封装
- PQFN-39(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 100mA | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 17ns | |
| 下降时间(tf) | 26ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
NCP303160将MOSFET驱动器、高端MOSFET和低端MOSFET集成到单个封装中。 该驱动器和MOSFET针对大电流DC-DC降压电源转换应用进行了优化。与分立元件解决方案相比，NCP303160集成解决方案大大降低了封装寄生效应并节省了电路板空间。
商品特性
- 能够提供高达60 A的平均电流
- 能够提供80 A（10 ms）的峰值电流
- 经过80 A封装级UIS测试，以提高可靠性
- 高性能、通用引脚布局、带可焊侧翼的5 mm×6 mm铜夹PQFN封装
- 能够以高达1 MHz的频率进行开关操作
- 与3.3 V或5 V PWM输入兼容
- 能正确响应三电平PWM输入
- 精确的电流监测
- 可选三电平PWM零交叉检测功能
- 内部自举二极管
- 灾难性故障检测
- 过温条件下的热标志（OTP）
- 过流保护故障（OCP）
- VCC和PVCC的欠压锁定（UVLO）
- 自举SW的欠压保护故障
- 这些器件无铅且符合RoHS标准
应用领域
- 台式机和笔记本电脑微处理器
- 显卡
- 路由器和交换机
