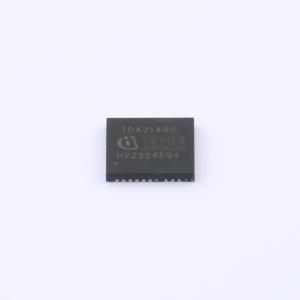

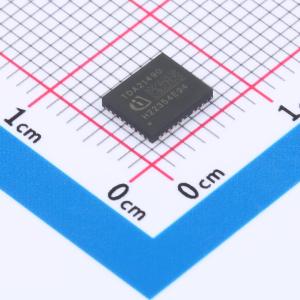

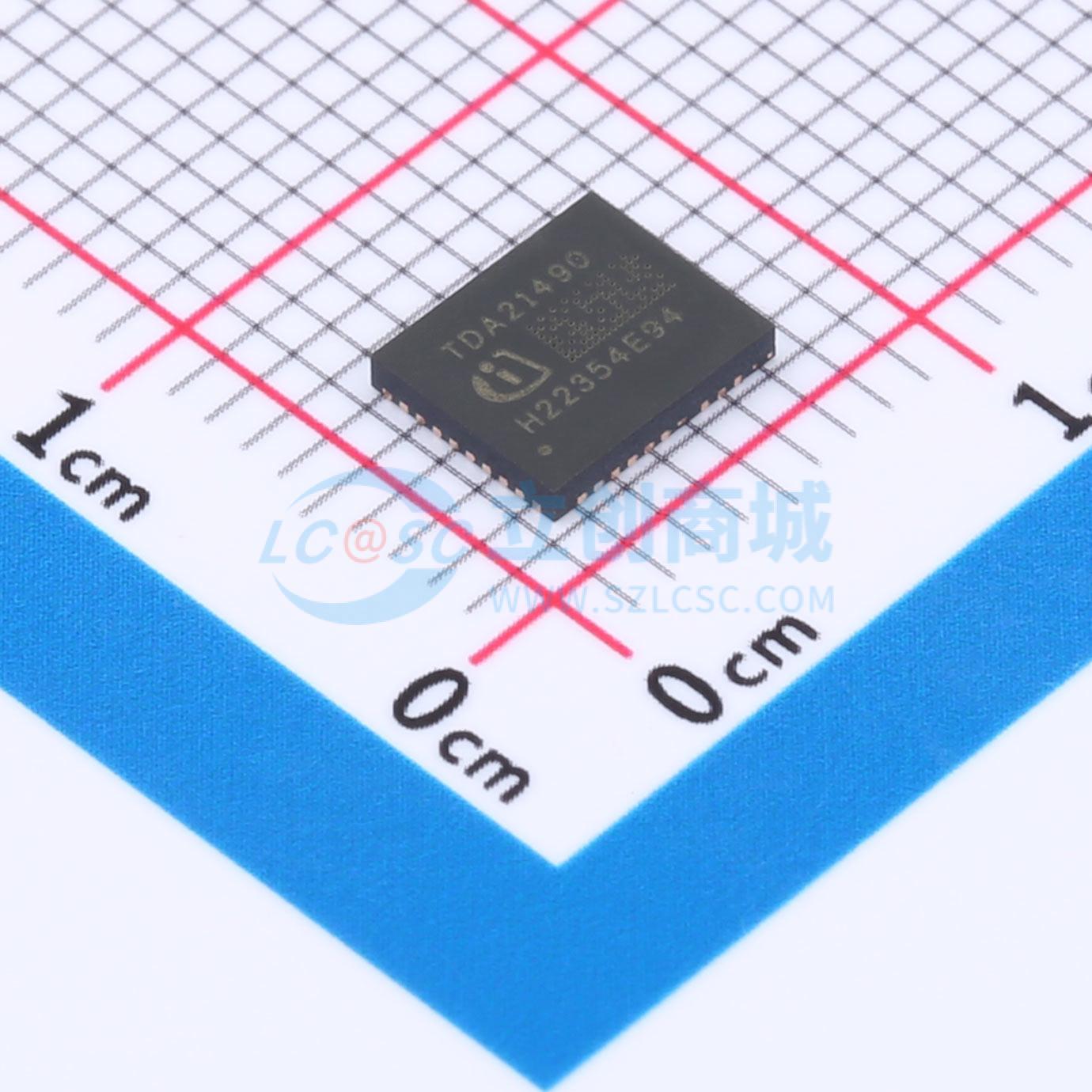

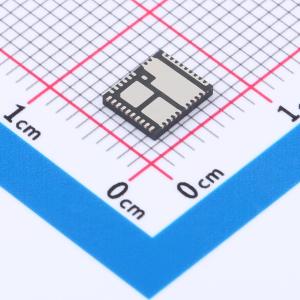

TDA21490AUMA1

高频、薄型 DC-DC 转换器，适用于 CPU、GPU 和大电流轨的电压调节器。 TDA21490 功率级包含一个低静态电流同步降压栅极驱动器 IC，与高端和低端 MOSFET 共封装。当遵循布局指南时，该封装针对 PCB 布局、热传递、驱动器/MOSFET 控制时序以及最小化开关节点振铃进行了优化。栅极驱动器和 MOSFET 的组合，可在前沿 CPU、GPU 和 DDR 内存设计所需的较低输出电压下实现更高效率。 TDA21490 内部带有温度补偿的 MOSFET 电流检测算法，与同类最佳的基于控制器的电感 DCR 检测方法相比，可实现卓越的电流检测精度。保护功能包括具有可编程阈值的逐周期过流保护、VCC/VDRV 欠压锁定 (UVLO) 保护、自举电容欠压保护、相位故障检测、IC 温度报告和热关断。TDA21490 还具有自举电容自动补充功能，以防止过放电。TDA21490 具有深度睡眠节能模式，当多相系统进入 PS3/PS4 模式时，可大大降低功耗。 高达 1.5 MHz 的开关频率运行可实现高性能瞬态响应，在保持行业领先效率的同时，允许降低输出电感和输出电容值。 TDA21490 针对服务器应用中的 CPU 核心电源传输进行了优化。能够满足服务器市场的严格要求，也使 TDA21490 非常适合为 GPU 和 DDR 内存设计供电。

• 共封装驱动器、高端和低端 MOSFET
• 具有温度补偿报告功能的 5 mV/A 片上 MOSFET 电流检测
• 输入电压 (VIN) 范围为 4.25 V 至 16 V
• VCC 和 VDRV 电源为 4.25 V 至 5.5 V
• 输出电压范围为 0.25 V 至 5.5 V
• 输出峰值电流能力为 90 A
• 输出直流电流能力为 70 A
• 最高运行频率达 1.5 MHz
• VCC/VDRV 欠压锁定 (UVLO)
• 自举电容欠压保护
• 8 mΩ/℃ 温度模拟输出
• 热关断和故障标志
• 具有可编程阈值和故障标志的逐周期过流保护
• MOSFET 相位故障检测和标志
• 自举电容自动补充
• 深度睡眠节能模式
• 兼容 3.3 V 三态 PWM 输入
• 体制动负载瞬态支持
• 5 mm x 6 mm x 1 mm 小型 PQFN 封装
• 无铅、符合 RoHS 标准的封装
