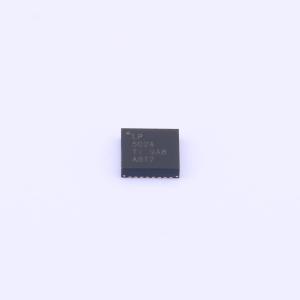

LP5024RSMR

18/24通道、12位、PWM超低静态电流、I²C接口RGB LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP5024 24 通道 I2C 恒流 RGB LED 驱动器
品牌名称: TI(德州仪器)
商品型号: LP5024RSMR
商品编号: C427525
商品封装: VQFN-32-EP(4x4)
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

商品概述

LP50xx是18/24通道12位PWM超低静态电流I²C RGB LED恒定电流阱驱动器，集成色彩混合和亮度控制功能，预配置特性可简化软件编码过程。为每个通道配备的集成式12位29kHz PWM发生器可实现流畅清晰的LED色彩，消除可闻噪声，12位PWM分辨率与29kHz开关频率可实现平滑调光效果。独立的色彩混合和亮度控制寄存器简化软件编码，全局R、G、B组控制可在实现淡入淡出呼吸效果时显著减轻微控制器负载，PWM相移功能可在多个LED同时开启时降低输入功率预算，支持自动节能模式以实现超低静态电流，当所有通道关断30ms后总功耗可降至10μA，适合用于电池供电终端设备。

商品特性

工作电源VCC范围为2.7V至5.5V，最大输出电压6V
EN、SDA和SCL引脚兼容1.8V、3.3V和5V电源轨
内置高精度恒定电流阱，全VCC范围每个通道最大电流25.5mA，当VCC≥3.3V时每个通道最大电流35mA
器件间误差±7%，通道间误差±7%
超低静态功耗：关断模式（EN低电平）下最大电流1μA，省电模式（EN高电平，所有LED关闭超过30ms）下典型电流10μA
每个通道集成12位29kHz PWM发生器
每个通道配备独立色彩混合寄存器，每个RGB LED模块配备独立亮度控制寄存器
支持可选对数或线性标度亮度控制，集成三相PWM相移方案
设有3个可编程R、G、B组，可方便对每种颜色进行软件控制
配备2个外部硬件地址引脚，支持最多连接4个器件
支持广播从地址，可同时配置多个器件
支持自动递增功能，可在一次传输中读写多个连续寄存器
支持最高400kHz的快速模式I²C通讯
支持自动节能模式，可实现超低静态电流

应用领域

用于各类设备的LED照明、指示灯和闪烁光，涵盖智能扬声器、智能家用电器、可视门铃、电子智能锁、烟雾和热量探测器、STB和DVR、智能路由器、手持设备

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	29kHz
	通道数	24
	输出电压	0V~5.5V
	输出电流	25.5mA；35mA

	属性	参数值
	调光	I2C
	功能特性	过温保护(OTP)；去频闪
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	-
	恒流精度	7%
