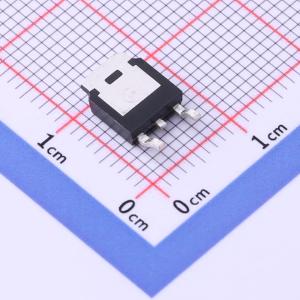

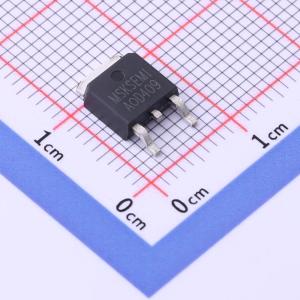

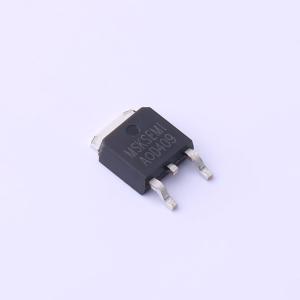

温馨提醒：图片仅供参考，商品以实物为准
AOD409-MS
1个P沟道 耐压:60V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道增强型功率场效应晶体管采用沟槽DMOS技术。这种先进的技术经过专门设计，可最大限度地降低导通电阻，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AOD409-MS
- 商品编号
- C3647113
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 38mΩ@10V | |
| 耗散功率(Pd) | 72W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 85pF |
商品概述
STL12P6F6采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -100V ID = -50A
- RDS(ON) < 52 mΩ @ VGS = 10V（典型值：40 mΩ）
应用领域
- 无刷电机
- 负载开关
- 不间断电源
