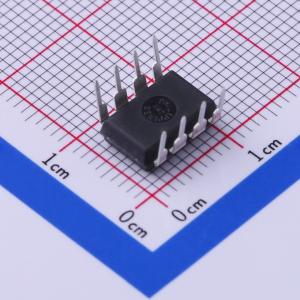

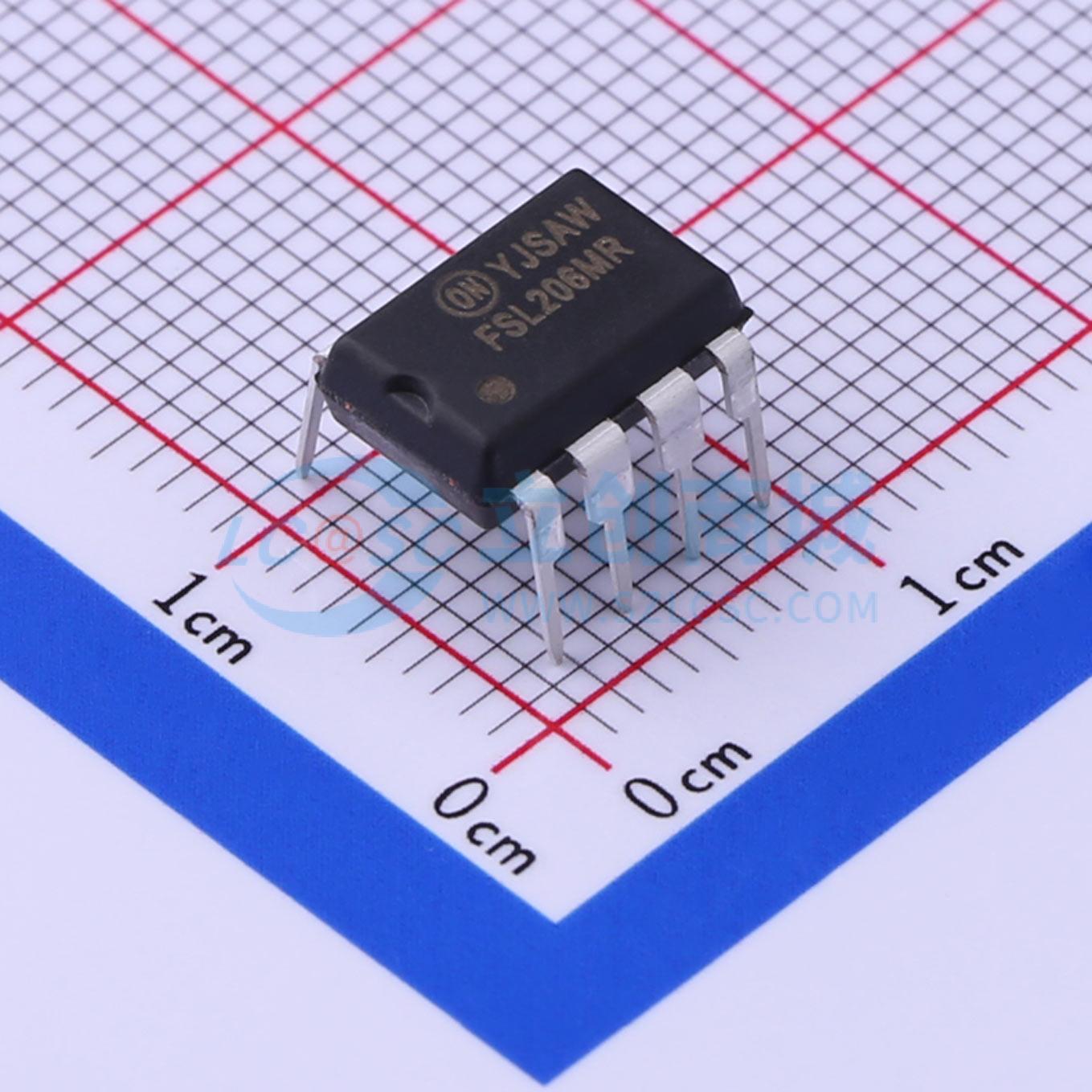

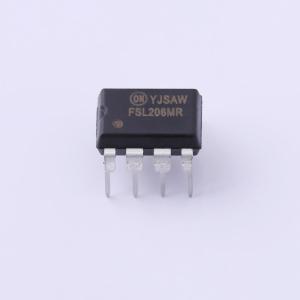

FSL206MRN

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSL206MR 集成了脉宽调制 (PWM) 控制器和 SenseFET，专门为高性能离线开关模式电源 (SMPS) 而设计，且外部部件数量极小。此器件集成了高压电源稳压器，将雪崩坚固的 SenseFET 与电流模式 PWM 控制装置相结合。集成的 PWM 控制器包括：7.8V 稳压器，避免了辅助偏置绕组的必要性；欠电压闭锁 (UVLO) 保护；前缘间隔 (LEB)；优化的门极打开/关断驱动器；EMI 衰减器；高温关断 (TSD) 保护；用于回路补偿的温度补偿精确电流源；启动期间的软启动；过载保护 (OLP)、过电压保护 (OVP)、异常过电流保护 (AOCP) 和线路欠电压保护 (LUVP)。内部高电压启动开关和带有极低运行电流的突发模式运行降低了待机模式下的功率损耗。因此，输入电压为 265VAC 时，没有偏置绕组的情况下可以达到 150mW 的功率损耗，带偏置绕组且无负载的情况下可达到 25mW (FSL206MR) 或 30mW (FSL206MRBN)。
品牌名称: onsemi(安森美)
商品型号: FSL206MRN
商品编号: C424481
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.86克(g)

商品参数

商品概述

FSL206MR集成了脉冲宽度调制器（PWM）和检测场效应管（SenseFET），专为高性能离线开关模式电源（SMPS）设计，所需外部元件极少。该器件是集成式高压功率调节器，将具有雪崩耐受能力的检测场效应管与电流模式PWM控制模块相结合。集成的PWM控制器包括：无偏置绕组的7.8V稳压器、欠压锁定（UVLO）保护、前沿消隐（LEB）、优化的栅极导通/关断驱动器、EMI衰减器、热关断（TSD）保护、用于环路补偿的温度补偿精密电流源，以及过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）和线路欠压保护（LUVP）等故障保护电路。在启动期间，FSL206MR具有良好的软启动性能。

商品特性

内部雪崩耐受检测场效应管：650V
精确固定工作频率：67kHz
无偏置绕组时，265VAC下空载功耗<150mW；有偏置绕组时，<25mW
无需辅助偏置绕组
采用频率调制衰减EMI
线路欠压保护（LUVP）
逐脉冲电流限制
低欠压锁定（UVLO）
超低工作电流：300μA
内置软启动和启动电路
多种保护功能：过载保护（OLP）、过压保护（OVP）、热关断（TSD）、异常过流保护（AOCP）
所有保护功能均具备自动重启模式

应用领域

用于机顶盒、DVD和DVCD播放器的开关模式电源
用于辅助电源的开关模式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7V~26V
	开关频率	67kHz

	属性	参数值
	最大占空比	72%
	晶体管耐压	650V
	拓扑结构	反激式
	工作温度	-40℃~+150℃@(Tj)
