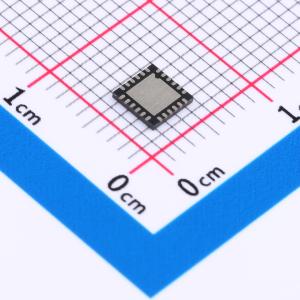

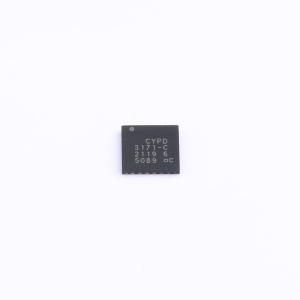

CYPD3171-24LQXQ
EZ-PD CCG3PA USB Type-C 端口控制器
- 描述
- CCG3PA 提供额外的功能和BOM集成优势。它使用Cypress专有的MoS8技术，支持USB PD 3.0版本1.1规范，包括可编程电源供应模式。
- 商品型号
- CYPD3171-24LQXQ
- 商品编号
- C424580
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| USB协议版本 | PD 3.0 | |
| 通道数 | - | |
| 工作电压 | 3V~24.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 10mA | |
| 静态电流 | 100uA |
商品概述
EZ-PD CCG3PA是一款高度集成的USB Type-C端口控制器，符合最新的USB Type-C和PD标准，适用于PC电源适配器、移动充电器、车载充电器和移动电源应用。在这些应用中，CCG3PA提供了额外的功能和物料清单（BOM）集成优势。CCG3PA采用专有的M0S8技术，配备32位Arm Cortex-M0处理器、64 KB闪存、完整的Type-C USB-PD收发器、Type-C端口所需的所有端接电阻、用于电压（VBUS）调节的集成反馈控制电路和系统级ESD保护。它提供24引脚QFN和16引脚SOIC封装。
商品特性
- 支持包括可编程电源模式的USB PD3.0版本1.1规范
- 可配置电阻RP和RD
- 支持一个USB Type-C端口和一个Type-A端口
- 支持QC 4.0、苹果2.4A充电、AFC、BC 1.2
- 在DP/DM线上集成所有所需的端接
- 二次侧反馈节点的模拟调节（直接反馈或光耦）
- 集成用于VBUS控制的并联稳压器功能
- 恒流或恒压模式
- 支持用于恒流控制的低端电流检测
- VBUS到CC短路保护
- 片上过压保护（OVP）、过流保护（OCP）、欠压保护（UVP）和短路保护（SCP）
- 通过集成ADC电路支持一次性可编程（OTP）
- Arm Cortex-M0 CPU
- 64 KB闪存
- 8 KB SRAM
- 集成振荡器，无需外部时钟
- 3.0至24.5 V工作电压（耐受30 V）
- 在CC、VBUS_C_MON_DISCHARGE、DP0、DM0、P2.2和P2.3引脚上
- 基于IEC61000 - 4 - 2 4C级别的±8 kV接触放电和±15 kV空气间隙放电
- 24引脚QFN和16引脚SOIC封装
- 支持扩展工业温度范围 -40 ℃至 +105 ℃
应用领域
- PC电源适配器
- 移动充电器
- 车载充电器
- 移动电源应用
