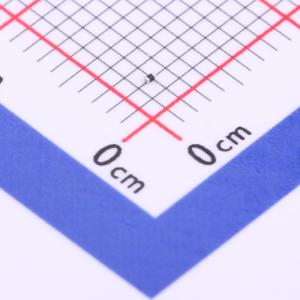

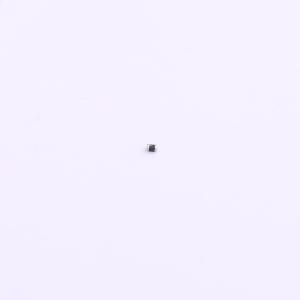

EZJPZV6R8GA
0201压敏电阻
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由于采用了先进的材料技术，具有出色的ESD抑制能力。符合IEC61000-4-2，4级标准。可以替代2个齐纳二极管和1个电容。为高速总线的直流电压线路提供低电容版本。为高速总线的信号线路提供超低电容。适用于USB 2.0、IEEE1394和HDMI高速数据总线。符合RoHS标准。采用多层单片陶瓷结构，适用于高速信号线路。适用于USB 2.0、IEEE1394和HDMI高速数据总线。电容：典型值0.8至2.1 pF。采用多层单片陶瓷结构，用于保护直流电压线路或信号线路。压敏电压：在1 mA时为6.8至65 V。电容：在1 MHz时为8.5至420 pF（典型值）。
- 品牌名称
- PANASONIC(松下)
- 商品型号
- EZJPZV6R8GA
- 商品编号
- C424360
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.7V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 85pF |
商品概述
由于采用了先进的材料技术，具有出色的ESD抑制能力。符合IEC61000-4-2，4级标准。可以替代2个齐纳二极管和1个电容。为高速总线的直流电压线路提供低电容版本。为高速总线的信号线路提供超低电容。适用于USB 2.0、IEEE1394和HDMI高速数据总线。符合RoHS标准。
采用多层单片陶瓷结构，适用于高速信号线路。适用于USB 2.0、IEEE1394和HDMI高速数据总线。电容：典型值0.8至2.1 pF。
采用多层单片陶瓷结构，用于保护直流电压线路或信号线路。压敏电压：在1 mA时为6.8至65 V。电容：在1 MHz时为8.5至420 pF（典型值）。
商品特性
- 采用先进材料技术，具备出色的静电放电（ESD）抑制能力
- 符合 IEC61000 - 4 - 2 四级标准
- 可替代 2 个齐纳二极管和 1 个电容器
- 适用于高速总线直流电压线路的低电容版本
- 适用于高速总线信号线的超低电容版本
- 用于高速信号线的多层独石陶瓷结构
- 电容：典型值 0.8 至 2.1 pF
- 用于保护直流电压线路或信号线的多层独石陶瓷结构
- 压敏电阻电压：6.8 至 65 V [1 mA 时]
- 电容：典型值 8.5 至 420 pF [1 MHz 时]
- 工作温度范围：-40 至 85 °C
- 符合 RoHS 标准
应用领域
- 天线电路，外部IF
- 手机：开关，LCD，LED，音频终端，电池组，存储卡，外部IF
- DSC，DVC：开关，LCD，LED，USB
- PC，PDA：开关，LCD，LED，USB
- TV，DVD：音频，视频终端
- 音频：音频终端，麦克风，接收器
- 游戏机：控制器，外部IF
