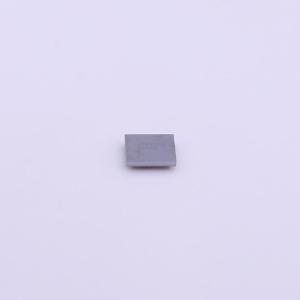

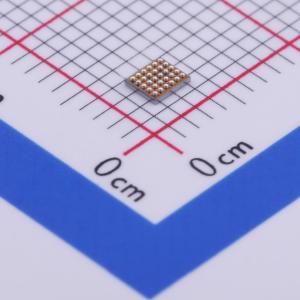

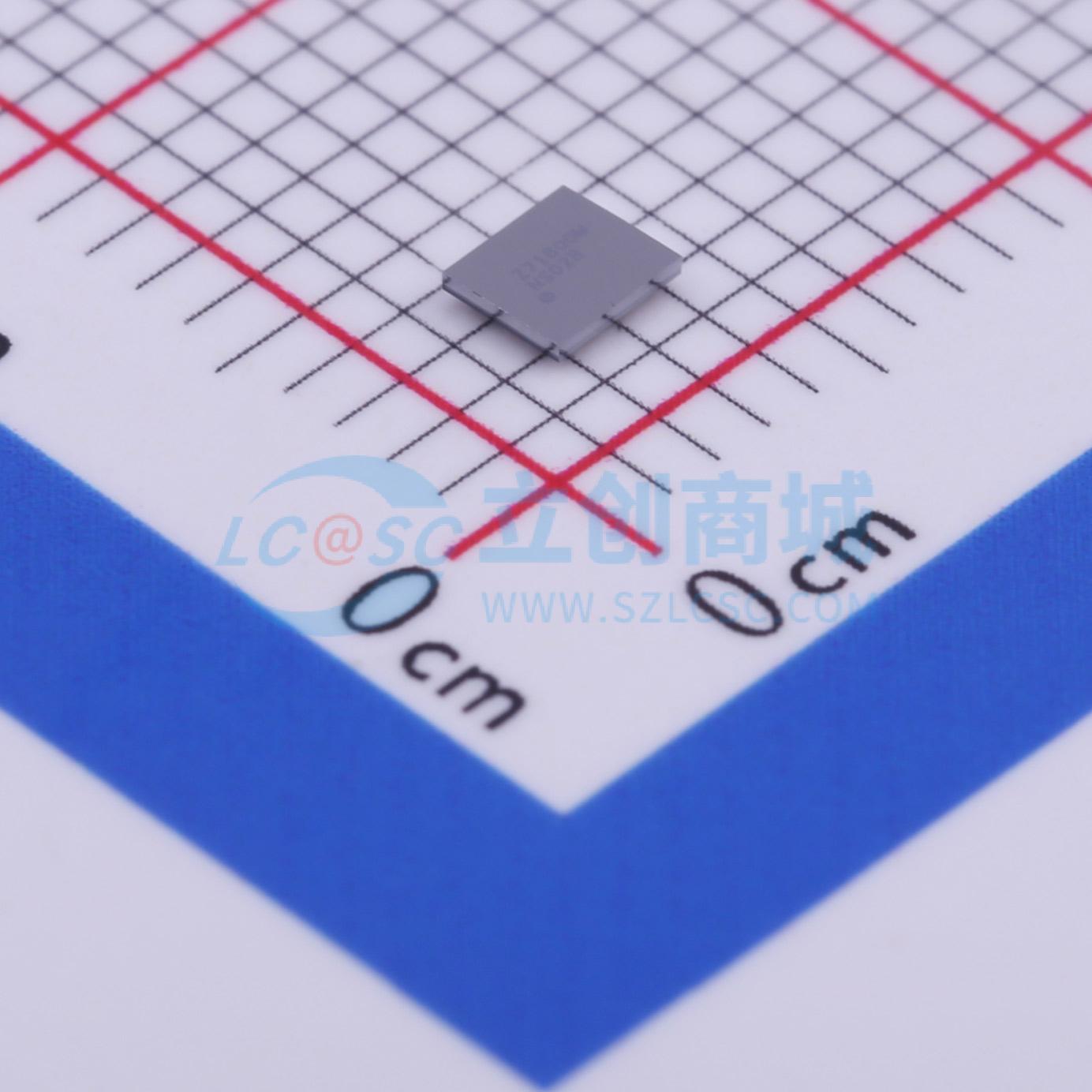

STBC02BJR

STBC02是一款高度集成的电源管理芯片，内置线性电池充电器、150 mA低压差线性稳压器（LDO）、2个单刀双掷（SPDT）负载开关、智能复位/看门狗模块以及保护电路模块（PCM），可防止电池在故障条件下受损。 STBC02采用恒流/恒压（CC/CV）算法为电池充电；快充电流和预充电电流均可通过专用电阻独立编程设置。终止电流默认设置为编程快充电流的5%，但也可固定为不同的值。同样，电池浮充电压值可编程，最高可设置为4.45 V。 STBC02还具备充电器使能输入，可随时停止充电过程。 当IN引脚未连接到有效电源时（电池模式），STBC02会自动与所连接的电池断开供电。 可通过外部电路（负温度系数热敏电阻，NTC）检测电池的过温或欠温情况。 在运输模式下，STBC02从所连接电池汲取的电流小于10 nA，从而在终端产品存放期间最大限度延长电池使用寿命。该器件采用Flip Chip 30封装。

• 采用CC/CV算法和充电终止功能为单节锂离子电池充电
• 快充电流最高可达450 mA
• 预充电电流范围为1 mA至450 mA
• 可调浮充电压最高可达4.45 V
• 集成低静态电流LDO稳压器
• 自动电源路径管理
• 自动再充电功能
• 内置保护电路模块（PCM），具备电池过充、过放和过流保护功能
• 具备充电超时功能，出于安全考虑终止充电过程
• 运输模式功能可在电池过放时实现低漏电
• 过放和关断模式下电池漏电极低
• 充电/故障状态输出
• 电池电压引脚可实现外部电量监测
• 两个3 Ω单刀双掷负载开关
• 由USB检测触发的复位发生器
• SWIRE接口可控制STBC02的功能
• 采用Flip Chip 30封装，引脚间距0.4 mm
• 关键引脚具备坚固的±4 kV人体模型（HBM）静电放电（ESD）保护

• 智能手表和可穿戴设备
• 健身和医疗配件
• 锂离子及其他锂聚合物电池可充电设备
