STGIB8CH60TS-L
STGIB8CH60TS-L
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述

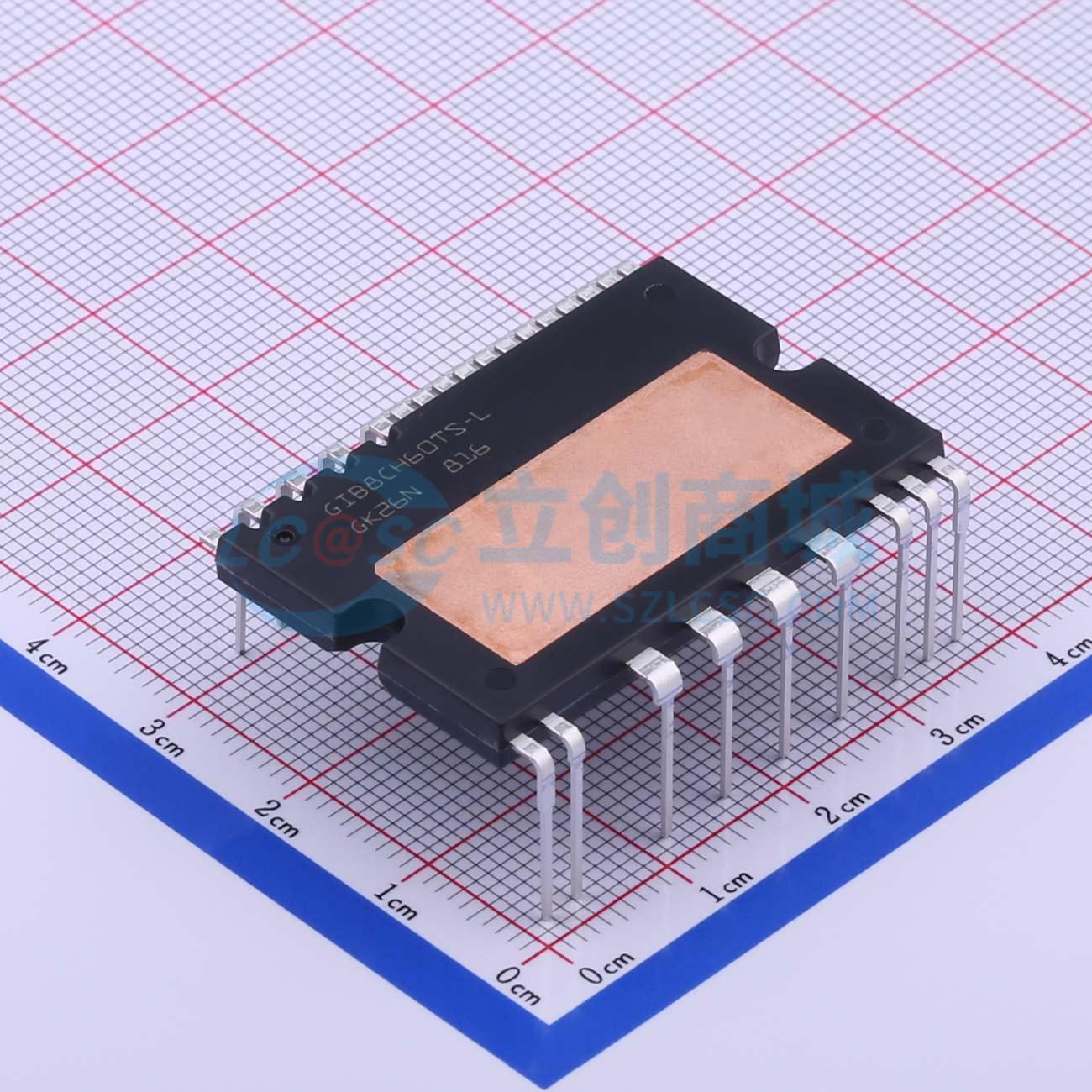

- SLLIMM第2系列IPM，3相逆变器，12 A、600 V短路保护IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGIB8CH60TS-L
- 商品编号
- C411893
- 商品封装
- SDIP-26L-2B
- 包装方式
- 管装
- 商品毛重
- 17.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 12A | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | 560uA | |
| 工作温度 | -40℃~+175℃ | |
| 长度 | 38mm | |
| 宽度 | 24mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护；短路保护 |
商品概述
SLLIMM（小型低损耗智能模制模块）的第二代系列采用简洁耐用的设计，提供紧凑、高性能的交流电机驱动。它结合了新型控制IC（一个低侧和一个高侧驱动器）以及改进的短路耐用型沟槽栅场截止（TFS）IGBT，使其适用于硬开关电路中工作频率高达20 kHz的电机驱动。
商品特性
- IPM 12A、600V三相IGBT逆变桥，包含2个用于栅极驱动的控制IC和续流二极管
- 3.3V、5V TTL/CMOS输入，带迟滞
- 内置自举二极管
- 栅极驱动器欠压锁定
- 智能关断功能
- 短路保护
- 关断输入/故障输出
- 独立的开路发射极输出
- 内置温度传感器
- 用于故障保护的比较器
- 短路耐用型TFS IGBT
- 超快软恢复二极管
- 85kΩ NTC，UL1434、CA4认证
- 全隔离封装
- 隔离等级1500Vrms/分钟
- UL认证：UL1557，文件号E81734
应用领域
- 用于电机驱动的三相逆变器
- 家用电器，如洗衣机、冰箱、空调和缝纫机
