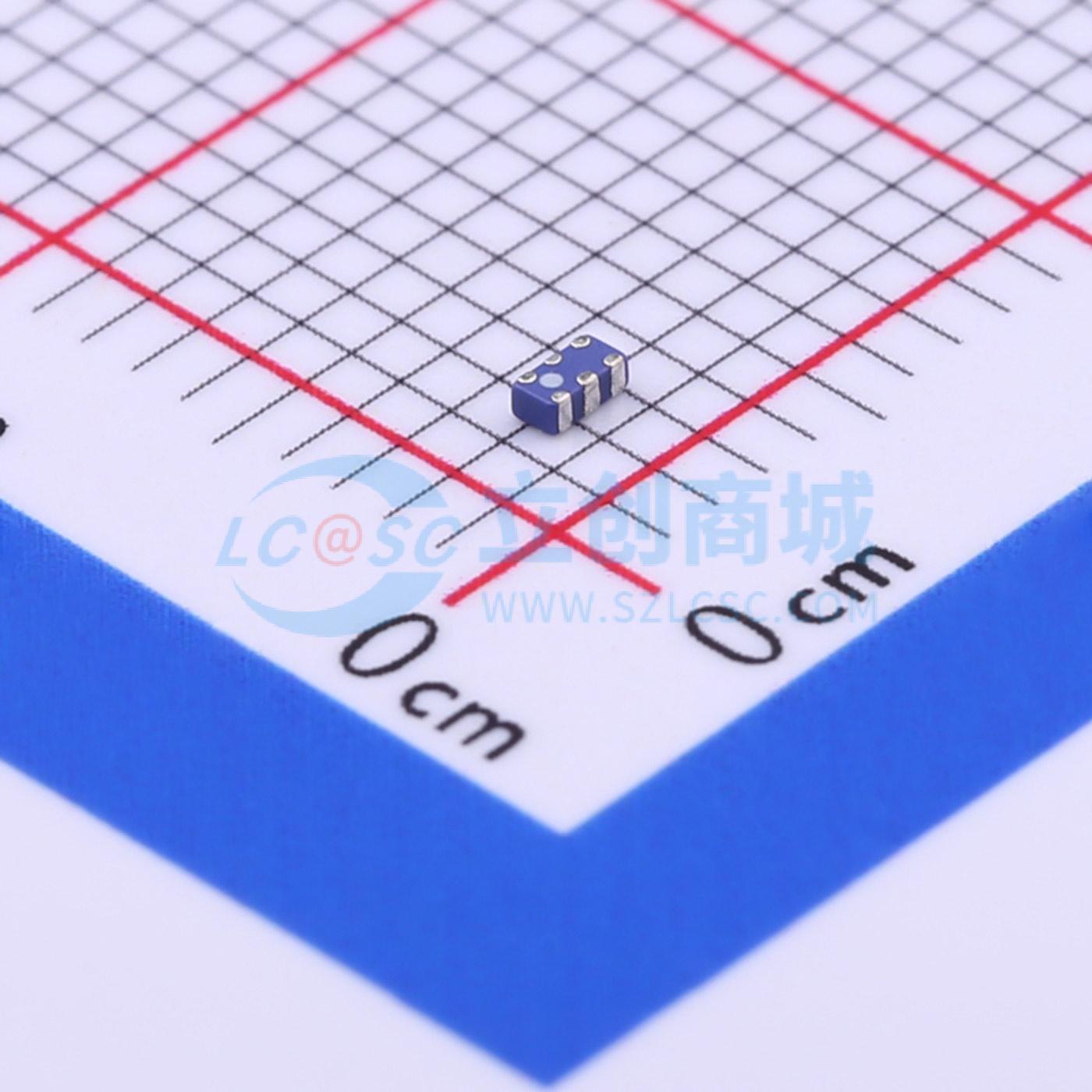

温馨提醒：图片仅供参考，商品以实物为准
DPX1608LL85R2455A
DPX1608LL85R2455A
- 描述
- 特性：紧凑尺寸设计。 符合RoHS标准。应用：WLAN。 802.11a/b/g/n ISM频段
- 品牌名称
- YAGEO(国巨)
- 商品型号
- DPX1608LL85R2455A
- 商品编号
- C412140
- 商品封装
- SMD-6P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 双工器 | |
| 工作温度 | -40℃~+85℃ | |
| 低频带范围 | 2.4GHz~2.5GHz | |
| 高频带范围 | 4.9GHz~6GHz |
| 属性 | 参数值 | |
|---|---|---|
| 低频带回波损耗(Min) | 10dB | |
| 高频带回波损耗(Min) | 12dB | |
| 低频带插入损耗(Max) | 0.7dB | |
| 高频带插入损耗(Max) | 0.8dB |
商品概述
双工器 DPX1608LL85R2455A 2.4 和 5 GHz 1608 系列
- 紧凑型设计
- 符合RoHS标准
应用:
- WLAN, 802.11a/b/g/n
- ISM 频段
规格:
- 通带:
- 低频段: 2400~2500MHz
- 高频段: 4900~6000MHz
- 插入损耗:
- 低频段: 25℃时0.7dB (最大)
- 高频段: 25℃时0.8dB (最大)
- 回波损耗:
- 低频段: 10.0dB (最小)
- 高频段: 12.0dB (最小)
- 衰减:
- 低频段: 4.8~5GHz时20dB (最小), 7.2~7.5GHz时20dB (最小)
- 高频段: 860~960MHz时28dB (最小), 1545~1605MHz时23dB (最小), 1710~1990MHz时23dB (最小), 2.17GHz时28dB (最小), 8.1GHz时8dB (最小), 8.82~9.8GHz时15dB (最小)
- 隔离度:
- 9.8~11.8GHz时27dB (最小)
- 中频段到高频段: 4.9~5.95GHz时20dB (最小)
- 工作温度: -40 ~ 85℃
- 尺寸: 1.6X0.8X0.6mm
尺寸:
- L (mm): 1.60±0.15
- W (mm): 0.80±0.15
- T (mm): 0.60±0.15
- PI (mm): 0.20±0.15
- P2 (mm): 0.20±0.15
- P3 (mm): 0.20±0.15
- P4 (mm): 0.20±0.15
- P5 (mm): 0.20±0.15
- P6 (mm): 0.20±0.15
- DI (mm): 0.20±0.15
- D2 (mm): 0.30±0.10
- D3 (mm): 0.15±0.10
端子配置:
- PI: 高频段端口
- P2: 接地
- P3: 低频段端口
- P4: 接地
- P5: 公共端口
- P6: 接地
应用领域
- 无线局域网
- 802.11a/b/g/n
- ISM频段
