温馨提醒：图片仅供参考，商品以实物为准

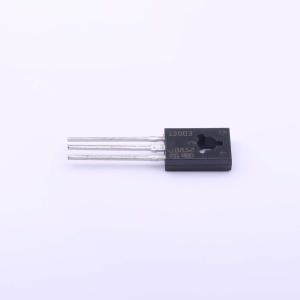

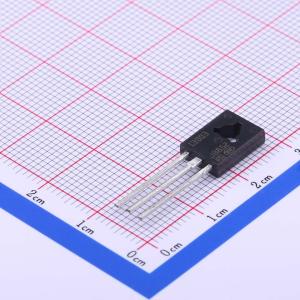

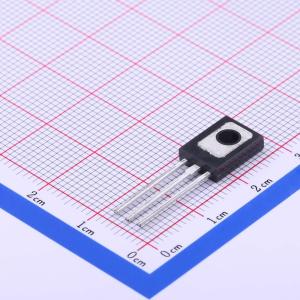

ST13003
NPN 电流:1.5A 电压:400V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压快速切换NPN功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST13003
- 商品编号
- C412184
- 商品封装
- SOT-32
- 包装方式
- 管装
- 商品毛重
- 1.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 1.5A | |
| 集射极击穿电压(Vceo) | 400V | |
| 耗散功率(Pd) | 40W | |
| 直流电流增益(hFE) | 5 | |
| 特征频率(fT) | - |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 5mA | |
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 工作温度 | -40℃~+150℃ | |
| 射基极击穿电压(Vebo) | 18V | |
| 数量 | 1个NPN | |
| 配置 | - |
商品概述
该器件采用高压多外延平面技术制造，以实现高开关速度和高压能力。它采用蜂窝状发射极结构和平面边缘终端，在保持宽RBSOA的同时提高开关速度。
商品特性
- 高压能力
- 动态参数离散性低
- 极高的开关速度
应用领域
- 荧光灯（CFL）电子镇流器
- 电池充电器用开关模式电源（SMPS）
