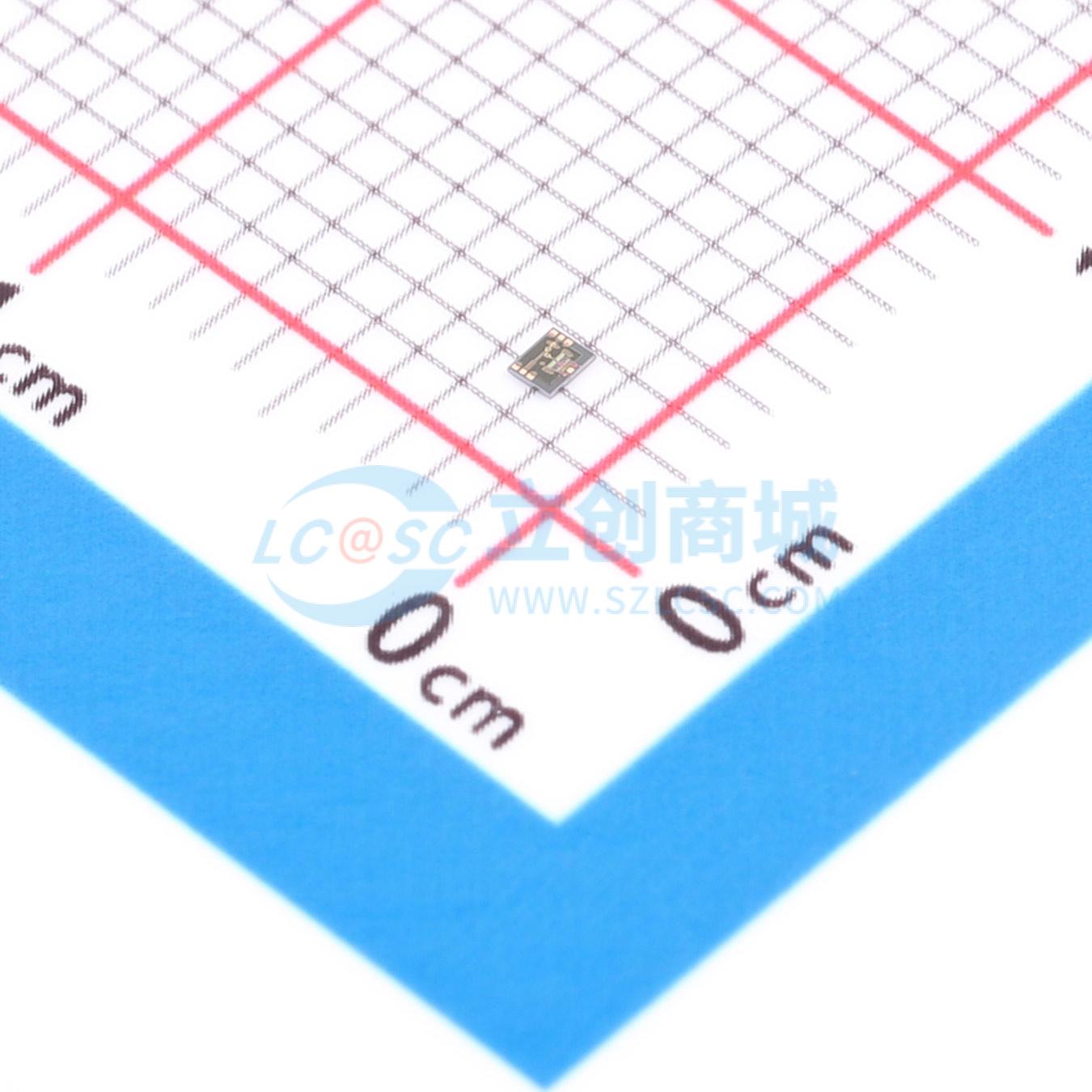

温馨提醒：图片仅供参考，商品以实物为准

MA4AGSW1A

超宽带非反射AlGaAsPIN二极管开关

描述: MA4AGSW1A是一种单刀单掷(SPST)吸收型AlGaAsPIN二极管开关，采用MACOM的专利异质结技术制造。该开关在50GHz时的插入损耗仅为0.5dB，隔离度高达46dB。
品牌名称: MACOM
商品型号: MA4AGSW1A
商品编号: C3303729
包装方式: 托盘
商品毛重: 1克(g)

商品概述

MA4AGSW1A是一款砷化铝镓单刀单掷（SPST）吸收式PIN二极管开关。该开关采用了MACOM专利的异质结技术形成增强型砷化铝镓阳极。与传统的砷化镓工艺相比，这项技术制造的开关损耗更低。在50 GHz频率下，插入损耗可降低多达0.3 dB。这些器件采用有机金属化学气相沉积（OMCVD）外延片制造，其工艺旨在实现高器件一致性和极低的寄生参数。二极管本身具有低串联电阻、低电容和快速开关速度的特点。它们采用氮化硅进行完全钝化处理，并额外增加了一层聚合物涂层以防止刮擦。这种保护涂层可防止在操作和组装过程中对二极管结和阳极空气桥造成损坏。需要片外偏置电路。

商品特性

超宽带宽：50 MHz至50 GHz
功能带宽：50 MHz至70 GHz
50 GHz频率下插入损耗为0.5 dB
50 GHz频率下隔离度为46 dB
低电流消耗：-5 V低损耗状态，+10 mA隔离状态
氮化硅钝化处理
聚合物防刮保护
符合RoHS标准

应用领域

仪器仪表和雷达应用
雷达系统、辐射计和其他多功能组件的开关阵列
高达70 GHz的低损耗、高隔离度微波和毫米波开关设计

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/托盘，最小起订量 1 个)

个

起订量：1 个1个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	射频开关
	频率	50MHz~50GHz
	隔离度	46dB

	属性	参数值
	插入损耗	0.5dB
	工作电压	-
	工作温度	-55℃~+125℃
