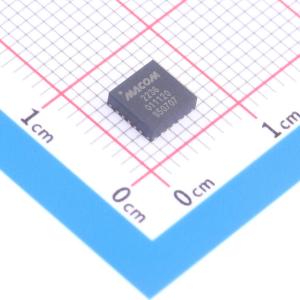

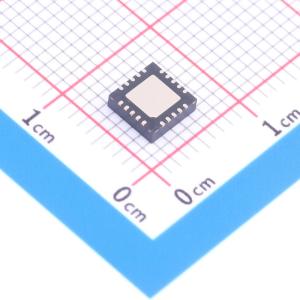

MASW-011120-TR1000

宽带高功率射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MASW-011120是一款宽带、高功率、高线性度的PIN二极管收发开关，适用于0.03-6.0GHz的高功率应用。该设备采用行业标准的无铅5mmHQFN塑料封装。
品牌名称: MACOM
商品型号: MASW-011120-TR1000
商品编号: C3303773
商品封装: HQFN-20(5x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MASW-011120是一款单刀双掷（SPDT）高功率、宽带、高线性度PIN二极管收发（T/R）开关，适用于0.03 - 6.0 GHz的高功率应用。该器件采用行业标准的无铅5 mm HQFN塑料封装。该器件集成了采用低损耗、高隔离度开关二极管工艺制造的PIN二极管芯片。 MASW-011120可用于任何需要低损耗、高隔离度和高功率处理能力的SPDT应用。

商品特性

宽带性能低损耗 x2.7 GHz：发射（TX） = 0.25 dB 接收（RX） = 0.35 dB
高隔离度 x2.7 GHz*：接收（RX） = 44 dB
功率处理能力 α2.7 GHz：+85 ℃时连续波（CW）功率为200 W +120 ℃时连续波（CW）功率为122 W
无铅5 mm 20引脚HQFN封装
符合RoHS*标准
专为高功率时分双工长期演进（TDD-LTE）应用设计

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	30MHz~6GHz
	隔离度	44dB

	属性	参数值
	插入损耗	0.25dB
	工作电压	5V~60V
	工作温度	-40℃~+120℃
