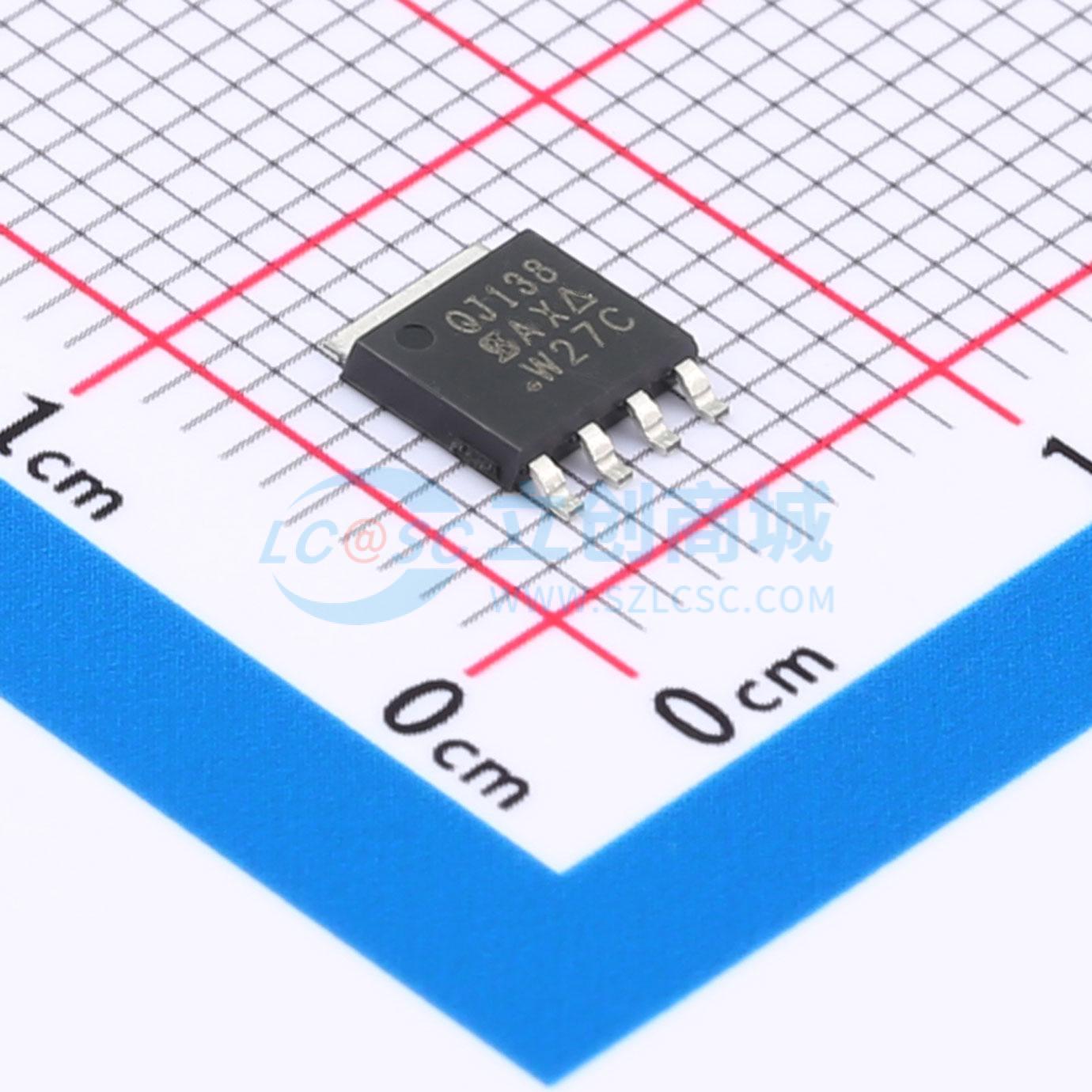

SQJ138EP-T1_GE3实物图

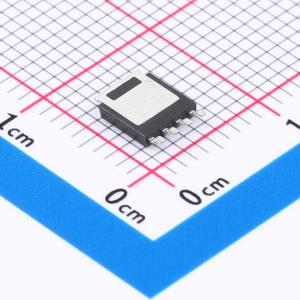

  • SQJ138EP-T1_GE3商品缩略图

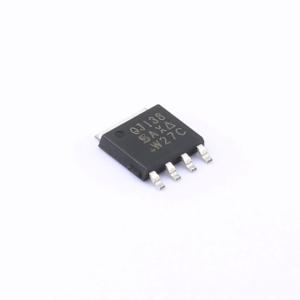

  • SQJ138EP-T1_GE3商品缩略图
  • SQJ138EP-T1_GE3商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SQJ138EP-T1_GE3

1个N沟道 耐压:40V 电流:330A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:TrenchFET Gen IV功率MOSFET通过AEC-Q101认证。 100%进行Rg和UIS测试。 Qgd / Qgs比率 < 1,优化开关特性
品牌名称
VISHAY(威世)
商品型号
SQJ138EP-T1_GE3
商品编号
C3279514
商品封装
PowerPAKSO-8L​
包装方式
编带
商品毛重
0.2215克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)40V
连续漏极电流(Id)330A
导通电阻(RDS(on))1.8mΩ@10V
耗散功率(Pd)312W
阈值电压(Vgs(th))3.5V@250uA
属性参数值
栅极电荷量(Qg)81nC@10V
输入电容(Ciss)4.715nF
反向传输电容(Crss)80pF
工作温度-55℃~+175℃
类型N沟道
输出电容(Coss)1.56nF

商品概述

汽车级N沟道60 V(D-S)、175 °C MOSFET,PowerPAK 1212-8在小封装中提供超低热阻,非常适合空间受限的应用。PowerPAK 1212-8封装是PowerPAK SO-8的派生封装。它采用相同的封装技术,最大限度地增大了芯片面积。芯片焊盘底部外露,为器件所安装的基板提供直接的低电阻热通路。PowerPAK 1212-8的占位面积与TSOP-6相当。它比标准TSSOP-8小40%以上。其芯片容量是标准TSOP-6的两倍多。其热性能比SO-8好一个数量级,比TSSOP-8好20倍。它的热性能优于市场上所有现有的表面贴装封装。它能充分利用印刷电路板的散热能力。与TSSOP-8相比,降低结温还能使芯片效率提高约20%。对于通常仅出于散热考虑而需要更大封装的应用,PowerPAK 1212-8是一个不错的选择。单通道和双通道PowerPAK 1212-8的引脚排列与单通道和双通道PowerPAK SO-8相同。PowerPAK高度仅1.05 mm,这两种版本都是空间受限应用的理想选择。

商品特性

  • 沟槽式场效应功率MOSFET
  • 通过AEC-Q101认证
  • 100%进行Rg和UIS测试
  • 符合RoHS标准且无卤
  • N沟道MOSFET
