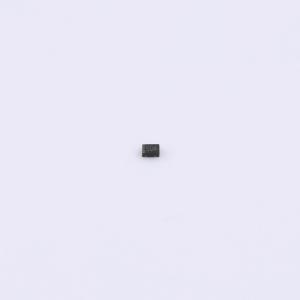

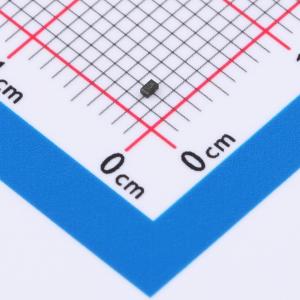

温馨提醒：图片仅供参考，商品以实物为准

ESDU5V0ADB

单向TVS 5V截止峰值脉冲电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单向ESD保护，超低结电容，超低漏电流VRWM:5V,IR:0.5uA, VBR:6~7.5V,Ipp:10A,CJ:150pF(typ.)
品牌名称: PJSEMI(平晶微)
商品型号: ESDU5V0ADB
商品编号: C36493732
商品封装: DFN1x0.6-2L
包装方式: 编带
商品毛重: 0.0112克(g)

商品参数

商品概述

ESDU...ADB 系列 TVS 二极管旨在保护敏感电子设备免受因 ESD 及其他电压引起的瞬态事件造成的损坏或闭锁。它们的工作电压有 3.3V、5V、12V 可选。这些器件为单向器件，可用于信号极性高于地电位的线路。 TVS 二极管是专门为瞬态抑制而设计的固态器件。它们具有大截面积结，可传导高瞬态电流。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。它们采用 DFN1x0.6 - 2L 封装。标准产品无铅且无卤素。由于其封装小、重量轻，特别适用于手机、便携式设备、数码相机、电源及许多其他便携式应用。

商品特性

单线路单向 ESD 保护
工作电压：3.3V、5.0V、12V
每条线路根据 IEC61000 - 4 - 2（ESD）标准提供瞬态保护：±8kV（接触放电）
低反向钳位电压
低泄漏电流

应用领域

手机及配件
音频和视频设备
便携式电子设备
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	250W@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-
	防护等级	-
	类型	TVS
	Cj-结电容	100pF
