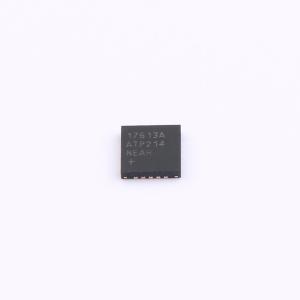

MAX17613AATP+T

MAX17613A/MAX17613B/MAX17613C可调过压和过流保护器件是保护系统免受高达+60V和-65V的正负输入电压故障影响的理想选择，其特点是具有低至130mΩ（典型值）导通电阻（R o N）的场效应晶体管（FET）。 可调输入过压保护范围为5.5V至60V，可调输入欠压保护范围为4.5V至59V。输入过压锁定（OVLO）和欠压锁定（UVLO）阈值可通过外部电阻设置。此外，这些器件在4.2V（典型值）处提供内部输入欠压阈值。 这些器件具有高达3A的可编程限流保护功能；因此，在输出端对大电容充电时，可在启动时控制浪涌电流。限流阈值可通过将一个电阻从SETI引脚连接到地来进行编程。当器件电流达到编程阈值时，器件会通过调节FET电阻来防止电流进一步增加。这些器件可被编程为在限流条件下以三种不同方式工作：自动重试、连续或锁断模式。SETI引脚上出现的电压与流经器件的瞬时电流成正比，可由模数转换器（ADC）读取。这些器件提供可编程的启动消隐时间，可对连接在输出端的大电容进行充电。 MAX17613A和MAX17613C可阻止电流反向流动（即从OUT到IN），而MAX17613B允许电流反向流动。这些器件具有热关断保护功能，可防止过度功耗。 这些器件采用小型20引脚（4mm×4mm）TQFN - EP封装，工作温度范围为-40℃至+125℃。

• 强大的保护功能可减少系统停机时间
  • 宽输入电源范围：+4.5V至+60V
  • 无需瞬态电压抑制器（TVS），可耐受高达35V输入电源的热插拔
  • 负输入耐受能力高达-65V
  • 低导通电阻（R o N）：130mΩ（典型值）
  • 反向电流阻断保护
  • 热过载保护
  • 可编程启动消隐时间
  • 扩展温度范围：-40℃至+125℃
  • MAX17613A支持过压、欠压和反向电压保护
  • MAX17613B支持过压和欠压保护
  • MAX17613C支持反向电压保护
• 灵活的设计选项便于复用和减少重新认证工作
  • 可调的过压锁定（OVLO）和欠压锁定（UVLO）阈值
  • 可编程正向限流：0.15A至3A，精度为±3.5%
  • 全温度范围内的精度
  • 可编程过流故障响应：自动重试、连续和锁断模式
  • 平滑的电流过渡
• 节省电路板空间并减少外部物料清单（BOM）数量
  • 20引脚、4mm×4mm TQFN - EP封装
  • 集成FET
• 通过UL 2367认证，文件编号：E211395；符合IEC 62368 - 1标准

• 传感器系统
• 状态监测
• 工厂传感器
• 过程仪表
• 称重和配料系统
• 工业应用，如可编程逻辑控制器（PLC）、控制网络模块、电池供电模块
