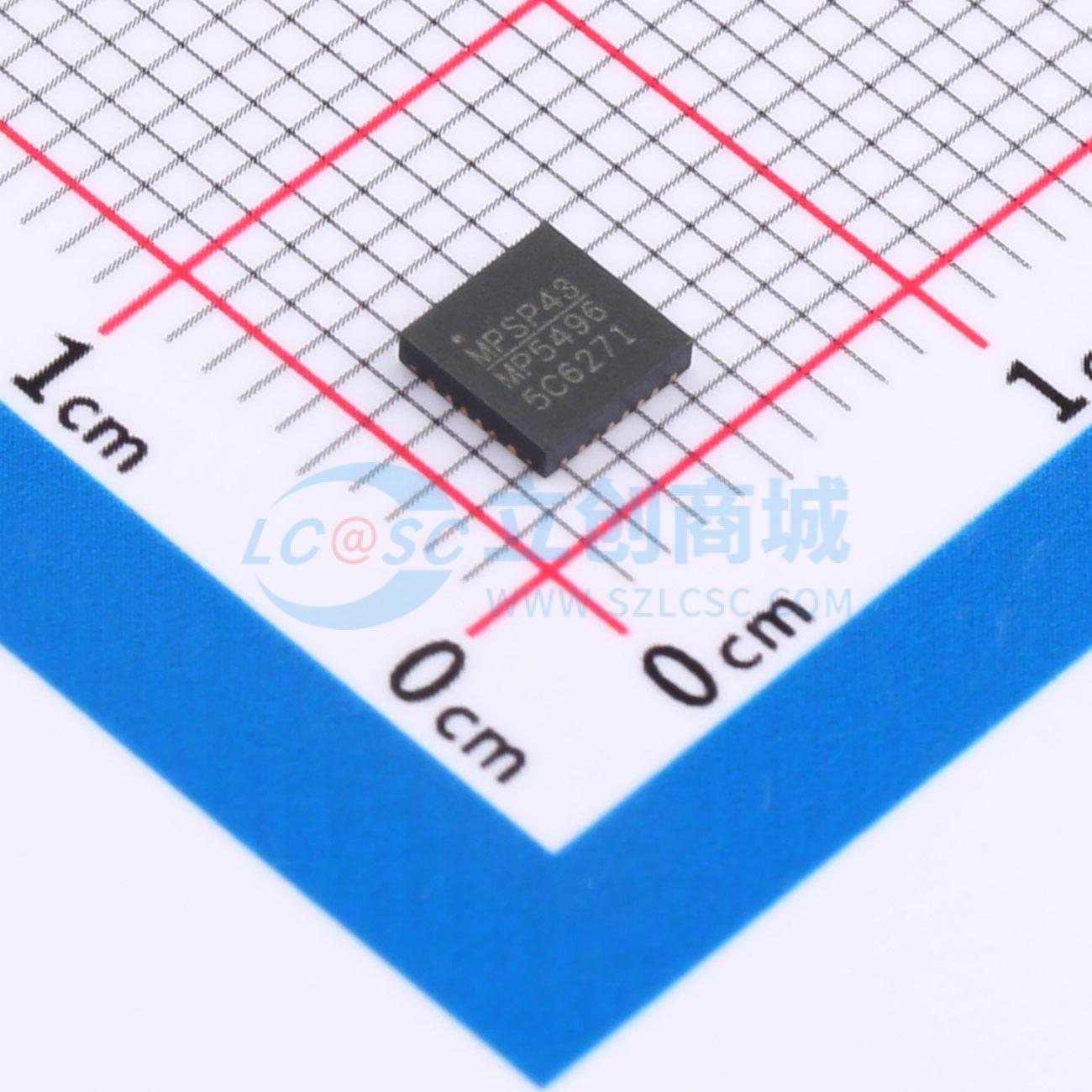

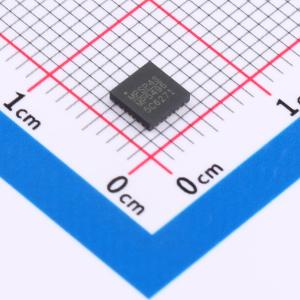

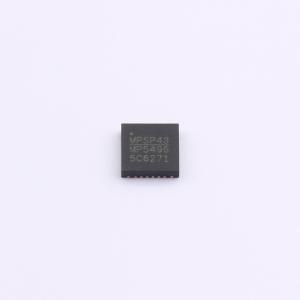

MP5496GR-0001-Z

MP5496是一款完整的电源管理解决方案，集成了四个高效降压型DC/DC转换器、五个低压差（LDO）稳压器和一个灵活的逻辑接口。 采用恒定导通时间（COT）控制的DC/DC转换器可提供快速瞬态响应。连续导通模式（CCM）下默认的1.5MHz固定开关频率可大幅降低外部电感和电容值。全面的保护功能包括欠压锁定（UVLO）、过流保护（OCP）和热关断。 输出电压可通过I2C接口进行调节，也可通过一次性可编程（OTP）功能进行预设。启动和关断顺序可通过OTP进行配置。 通过使用I2C或OTP，MP5496可用于配置降压和LDO输出电压、模式、降压1和降压3的电流限制，以及所有降压转换器和LDO的使能功能（ENBUCK/LDO）。 仅使用I2C接口时，MP5496允许用户配置降压2和降压4的电流限制、压摆率（DVS压摆率）、放电（DISCHG）、系统使能（SYSEN）和软件复位（SFRST）。状态和ID2寄存器也可通过I2C读取。 其他功能，如自动开启（AUTOON）、频率、上电延迟、复位延迟、按钮时间、LDO实时时钟（RTC）输出电压、OTP版本和I2C从地址，只能通过OTP进行配置。 MP5496所需的外部组件数量极少，采用节省空间的QFN - 28（4mmx4mm）封装。

• 四个高效降压转换器
  • 降压1：4.5A DC/DC转换器
  • 降压2：2.5A DC/DC转换器
  • 降压3：4A DC/DC转换器
  • 降压4：2A DC/DC转换器
  • 输出电压范围：0.6V至2.1875V，步长12.5mV
  • 工作输入范围：2.8V至5.5V
  • 开关频率可调
  • 可配置强制PWM、自动PFM/PWM模式
  • 打嗝式过流保护（OCP）
• 五个低压差稳压器
  • 一个专用于RTC的LDO
  • 四个低噪声LDO
  • 两个独立的输入电源
  • 300mA负载下压差为100mV
• 系统
  • I2C总线和OTP
  • 电源开/关按钮
  • 上电复位输出
  • 通过OTP实现灵活的上电/关电顺序
  • 通过OTP灵活控制DC/DC、LDO的开/关

• 电缆调制解调器、机顶盒
• 电视
• Wi-Fi路由器/接入点
• 销售点（PoS）机器
• 固态硬盘（SSD）
• IP摄像机
