- 引脚图
- 焊盘图

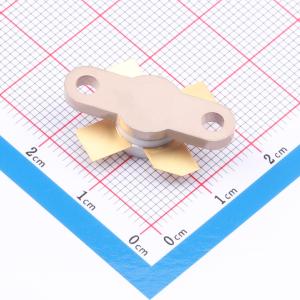

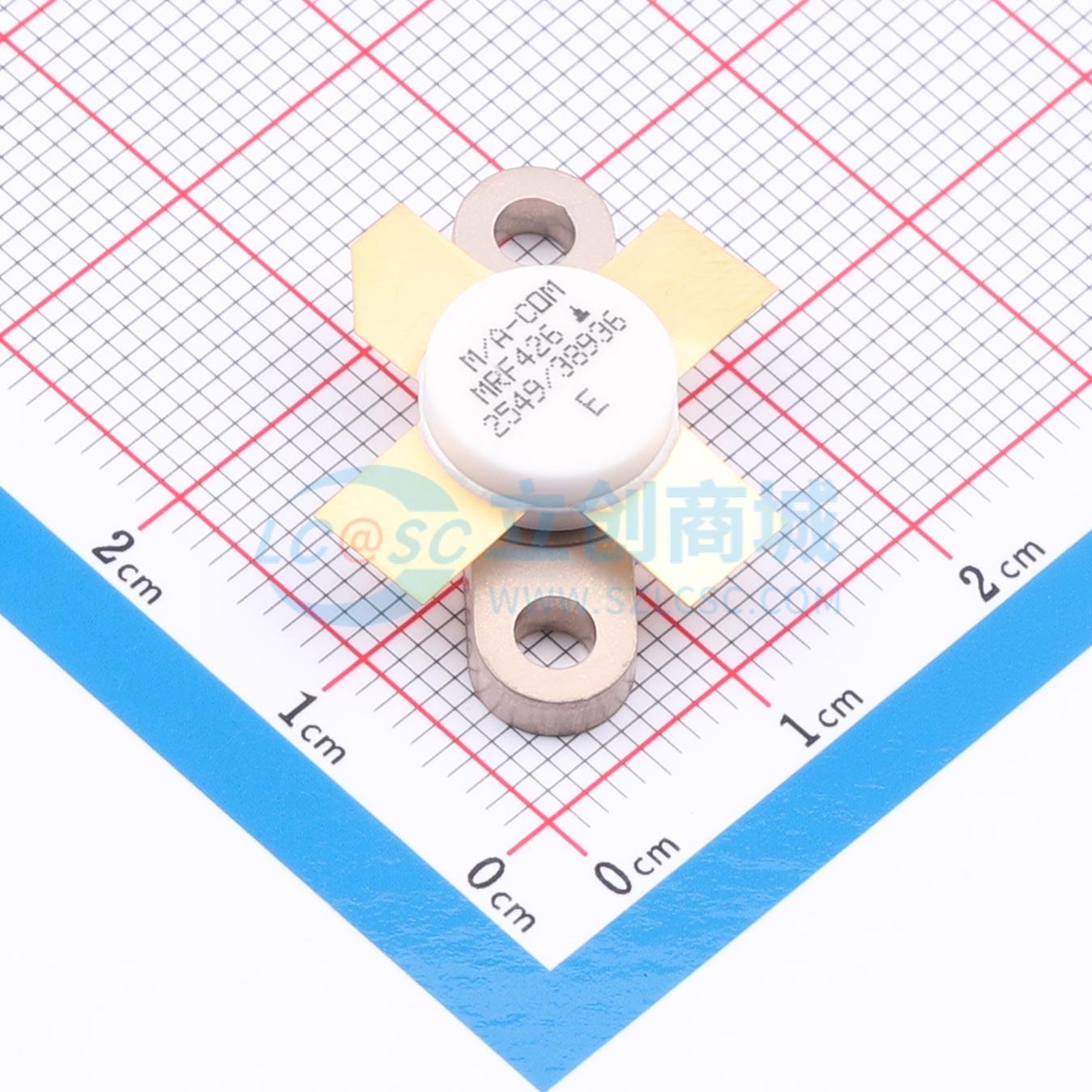

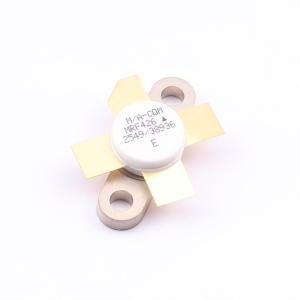

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | - | |
| 直流电流增益(hFE) | 10 | |
| 特征频率(fT) | - | |
| 工作温度 | - |
商品概述
专为1.5至30 MHz的高频/单边带（HF/SSB）设备中的高增益驱动级和输出线性放大器级而设计。
商品特性
- 指定28 V、30 MHz特性 —— 输出功率 = 25 W（峰值包络功率），最小增益 = 22 dB，效率 = 35%
- 25 W（峰值包络功率）下的互调失真 —— 互调失真（IMD）= -30 dB（最大值）
- 针对所有相位角下30:1电压驻波比（VSWR）的负载失配进行100%测试
- A类和AB类特性
- 等同于BLX 13
