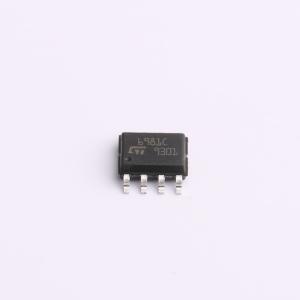

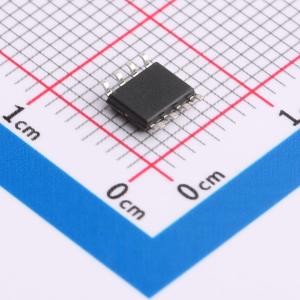

温馨提醒：图片仅供参考，商品以实物为准
L6981CDR
L6981CDR
- 描述
- 具有低静态电流的 38V、1.5A 同步降压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6981CDR
- 商品编号
- C3192316
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~38V | |
| 输出电压 | 850mV~38V | |
| 输出电流 | 1.5A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L6981是一款易于使用的同步单片降压稳压器，能够向负载提供高达1.5 A的直流电流。较宽的输入电压范围使该器件适用于广泛的应用场景。L6981基于峰值电流模式架构，采用SO8封装，具备内部补偿功能，从而降低了设计复杂度和尺寸。 L6981有低功耗模式（LCM）和低噪声模式（LNM）两个版本。LCM可在轻载时实现最高效率，并控制输出电压纹波，因此该器件适用于电池供电的应用。 LNM使开关频率保持恒定，并在轻载运行时将输出电压纹波降至最低，满足对低噪声敏感的应用的要求。 EN引脚提供输出使能/禁用功能。禁用时，典型关断电流为2 μA。一旦EN引脚拉高，器件即被启用，并进行内部1.3 ms的软启动。两个功率元件上的逐脉冲电流检测实现了有效的恒流保护，热关断功能可防止热失控。
商品特性
- SO 8L
- 3.5 V至38 V的工作输入电压
- 0.85 V至VIN的输出电压
- 3.3 / 5 V固定输出电压版本
- 1.5 A直流输出电流
- 20 μA工作静态电流
- 内部补偿网络
- 两个不同版本：LCM适用于轻载时的高效应用，LNM适用于对噪声敏感的应用
- 2 μA关断电流
- 内部软启动
- 与高电压VIN兼容的使能功能
- 输出过压保护
- 输出电压排序
- 热保护
- LNM器件可与外部时钟同步
- SO8封装
应用领域
- 专为24 V总线工业电源系统设计
- 24 V电池供电设备
- 分布式智能节点
- 传感器和常开应用
- 低噪声应用
- 智能电表
- 扫地机器人
