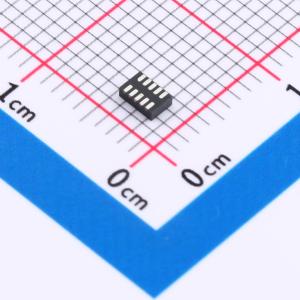

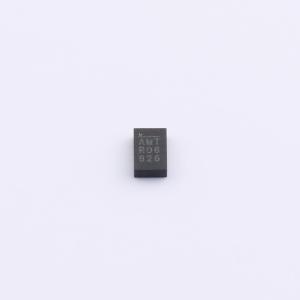

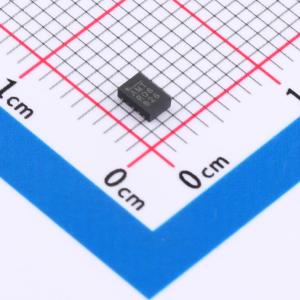

温馨提醒：图片仅供参考，商品以实物为准

MP2143HGD-Z

3A, 5.5V, 2.0MHz 同步降压开关稳压器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，MP2143H是一款单片式、降压开关模式转换器,内置功率MOSFET。它可以在2.5V到5.5V的输入电压范围内提供高达3A的连续输出电流,输出电压可低至0.6V。采用恒定导通时间控制,提供快速瞬态响应和环路稳定。具有多种保护功能,包括逐周期限流和热关断。
品牌名称: MPS(芯源)
商品型号: MP2143HGD-Z
商品编号: C3187584
商品封装: QFN-10(2x3)
包装方式: 编带
商品毛重: 0.3克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2143H 是一款集成了内部功率 MOSFET 的单片式降压开关模式转换器。它能在 2.5V 至 5.5V 的输入电压下实现高达 3A 的连续输出电流，具备出色的负载和线性调节能力。输出电压可低至 0.6V。恒定导通时间控制提供快速瞬态响应，且易于实现环路稳定。故障保护功能包括逐周期电流限制和热关断。 MP2143H 采用小型 QFN - 10 封装，仅需少量常见的标准外部元件。 MP2143H 适用于广泛的应用场景，包括高性能 DSP、FPGA 和便携式仪器。

商品特性

2.5V 至 5.5V 宽工作输入范围
输出电压低至 0.6V
降压模式下 100%占空比
高达 3A 输出电流
80mΩ 和 40mΩ 内部功率 MOSFET 开关
默认 2.0MHz 开关频率
用于电源排序的 EN 和电源正常信号
逐周期过流保护
断电时自动放电
具备打嗝模式的短路保护
使用低 ESR 输出陶瓷电容时稳定
采用 QFN - 10（2mmx3mm）封装

应用领域

低电压 I/O 系统电源
手持/电池供电系统
无线/网卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5V
	输出电流	3A
	开关频率	1.8MHz~3MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
