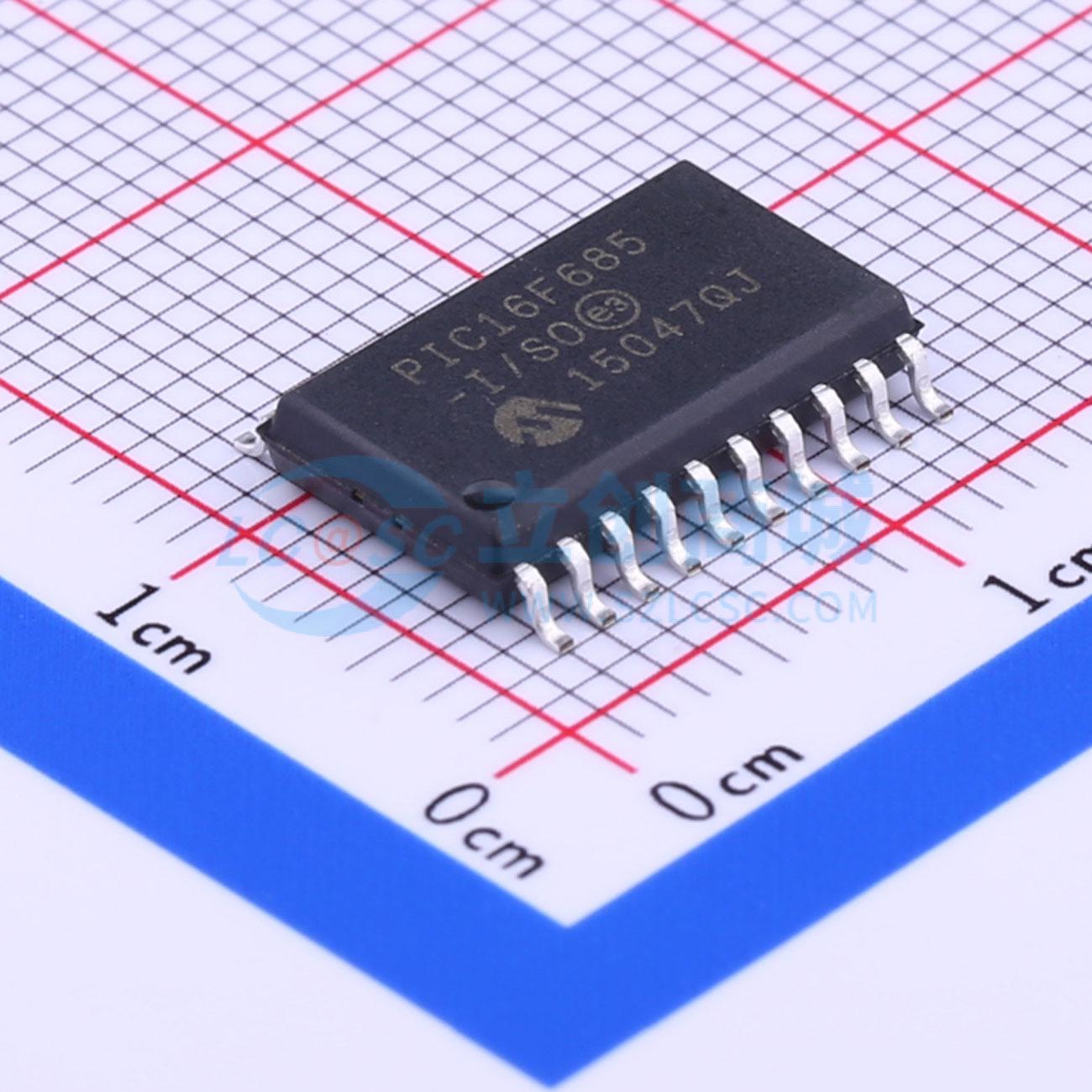

Name: MICROCHIP(美国微芯) PIC16F685-I/SO
Brand: MICROCHIP(美国微芯)
SKU: C36291
Price: 17.402 CNY
Availability: InStock

仅需学习35条指令：除分支指令外均为单周期指令
运行速度：直流 – 20 MHz振荡器/时钟输入，直流 – 200 ns指令周期
中断能力
8级深度硬件堆栈
直接、间接和相对寻址模式
精密内部振荡器：工厂校准精度达± 1%，软件可选频率范围为8 MHz至32 kHz，软件可调，双速启动模式，关键应用的晶体故障检测，运行期间可切换时钟模式以节省功耗
节能睡眠模式
宽工作电压范围（2.0V - 5.5V）
工业和扩展温度范围
上电复位（POR）
上电定时器（PWRTE）和振荡器启动定时器（OST）
带软件控制选项的欠压复位（BOR）
带片上振荡器的增强型低电流看门狗定时器（WDT）（软件可选全预分频器下标称268秒），软件使能
复用主清除/输入引脚
可编程代码保护
高耐久性闪存/EEPROM单元：闪存写入耐久性100,000次，EEPROM写入耐久性1,000,000次，闪存/数据EEPROM数据保留时间：>40年
增强型USART模块：支持RS - 485、RS - 232和LIN 2.0，自动波特率检测，起始位自动唤醒
待机电流：典型值为50 nA @ ≥ 2.0V
工作电流：典型值为11 μA @ 32 kHz、2.0V；典型值为220 μA @ 4 MHz、2.0V
看门狗定时器电流：典型值<1 μA @ 2.0V
17个I/O引脚和1个仅输入引脚：高电流源/吸收能力，可直接驱动LED，电平变化中断引脚，可单独编程的弱上拉电阻，超低功耗唤醒（ULPWU）
模拟比较器模块具备：两个模拟比较器，可编程片上电压基准（CVREF）模块（VDD的百分比），比较器输入和输出可外部访问，SR锁存模式，定时器1门同步锁存，固定0.6V参考电压
A/D转换器：10位分辨率和12个通道
定时器0：8位定时器/计数器，带8位可编程预分频器
增强型定时器1：16位定时器/计数器，带预分频器，外部定时器1门（计数使能），若选择INTOSC模式，可在低功耗模式下使用OSC1和OSC2作为定时器1振荡器
定时器2：8位定时器/计数器，带8位周期寄存器、预分频器和后分频器
增强型捕获、比较、PWM+模块：16位捕获，最大分辨率12.5 ns，比较，最大分辨率200 ns，10位PWM，具备1、2或4个输出通道，可编程“死区时间”，最大频率20 kHz，PWM输出转向控制
同步串行端口（SSP）：SPI模式（主和从）
I2C（主/从模式）：I2C地址掩码
通过两个引脚进行在线串行编程（ICSP）

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	7KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	256Byte
	EEPROM容量	256Byte
	I/O数量	18
	振荡器类型	内置
	工作电压	2V~5.5V
	工作温度	-40℃~+85℃
