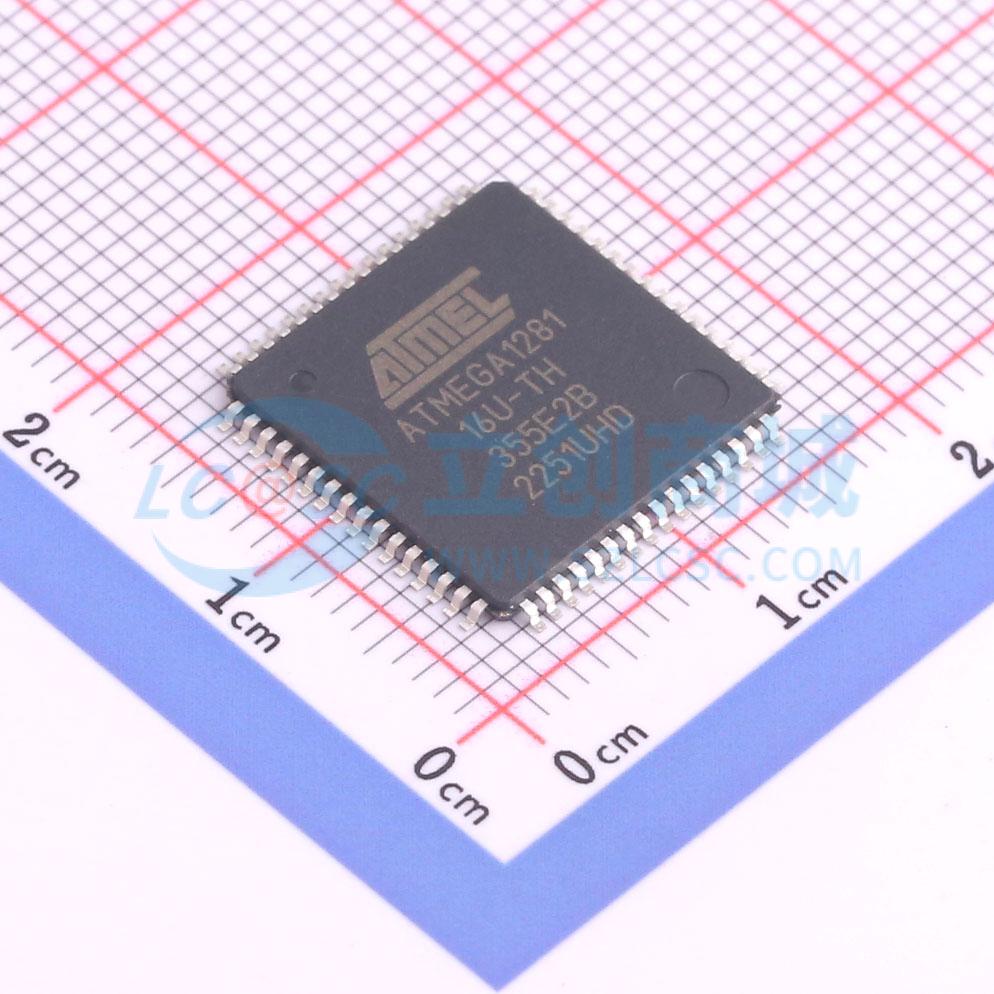

ATMEGA1281-16AU
带系统内可编程闪存的8位微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低功耗CMOS 8位微控制器，基于AVR增强型RISC架构。通过在单个时钟周期内执行强大的指令，可实现接近每MHz 1 MIPS的吞吐量，使系统设计人员能够优化功耗与处理速度。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA1281-16AU
- 商品编号
- C39168
- 商品封装
- TQFP-64(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 4KB | |
| I/O数量 | 54 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高性能、低功耗的Atmel AVR 8位微控制器
- 先进的RISC架构 - 135条强大指令 - 大多数单时钟周期执行 - 32x8通用工作寄存器 - 完全静态操作 - 最高16 MIPS吞吐量（16MHz） - 片上2周期乘法器
- 高耐久性非易失性存储段 - 64K/128K/256K字节的在系统自编程Flash - 4K字节EEPROM - 8K字节内部SRAM - 写/擦除次数：10,000次Flash/100,000次EEPROM - 数据保持：85℃下20年，25℃下100年 - 可选引导代码段，具有独立锁定位
- 通过片上引导程序进行在系统编程 - 真正的读写同时操作 - 软件安全编程锁 - 耐久性：最高64K字节可选外部存储空间
- Atmel QTouch库支持 - 电容触摸按钮、滑块和滚轮 - QTouch和QMatrix采集 - 最多64个感应通道
- JTAG（符合IEEE std. 1149.1标准）接口 - 根据JTAG标准的边界扫描功能 - 广泛的片上调试支持 - 通过JTAG接口编程Flash、EEPROM、熔丝位和锁定位
- 外设特性：
- 两个8位定时器/计数器，带有独立预分频器和比较模式
- 四个16位定时器/计数器，带有独立预分频器、比较模式和捕获模式
- 带有独立振荡器的实时时钟
- 四个8位PwM通道
- 六个/十二个PwM通道，可编程分辨率从2到16位（ATmega1281/2561, ATmega640/1280/2560）
- 输出比较调制器
- 8/16通道、10位ADC（ATmega1281/2561, ATmega640/1280/2560）
- 两个/四个可编程串行USART（ATmega1281/2561, ATmega640/1280/2560）
- 主/从SPI串行接口
- 字节导向的2线串行接口
- 带有独立片上振荡器的可编程看门狗定时器
- 片上模拟比较器
- 引脚变化中断和唤醒
- 特殊微控制器特性：
- 上电复位和可编程掉电检测
- 内部校准振荡器
- 外部和内部中断源
- 六种睡眠模式：空闲、ADC降噪、节能、断电、待机和扩展待机
- I/O和封装：
- 54/86可编程I/O引脚（ATmega1281/2561, ATmega640/1280/2560）
- 64焊盘QFN/MLF，64引脚TQFP（ATmega1281/2561）
- 100引脚TQFP，100球CBGA（ATmega640/1280/2560）
- RoHS/完全绿色
- 温度范围：-40℃至85℃工业级
- 极低功耗：
- 活动模式：1MHz，1.8V：500µA
- 断电模式：1.8V下0.1µA
- 速度等级：
- ATmega640V/ATmega1280V/ATmega1281V：1.8V - 5.5V下0 - 4MHz，2.7V - 5.5V下0 - 8MHz
- ATmega2560V/ATmega2561V：1.8V - 5.5V下0 - 2MHz，2.7V - 5.5V下0 - 8MHz
- ATmega640/ATmega1280/ATmega1281：2.7V - 5.5V下0 - 8MHz，4.5V - 5.5V下0 - 16MHz
- ATmega2560/ATmega2561：4.5V - 5.5V下0 - 16MHz
